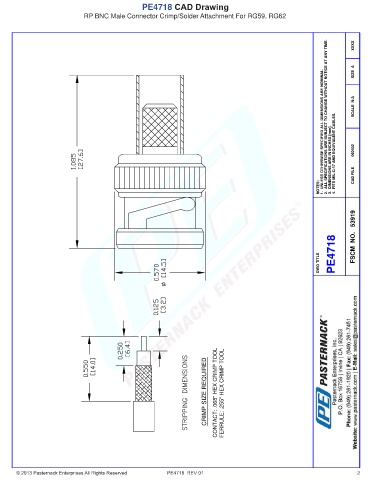

PE4718 CAD Drawing
                             RP BNC Male Connector Crimp/Solder Attachment For RG59, RG62




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX



                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.



                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  060402









                                                                                                          NOTES:      CAD FILE













                                                                                                          DWG TITLE  PE4718  FSCM  NO.   53919




















                                                                     CRIMP SIZE REQUIRED CONTACT: .068" HEX CRIMP TOOL FERRULE: .255" HEX CRIMP TOOL





















      © 2013 Pasternack Enterprises All Rights Reserved  PE4718  REV 01                                                2
