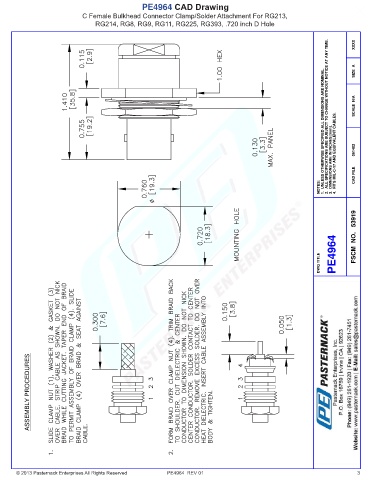

PE4964 CAD Drawing
                            C Female Bulkhead Connector Clamp/Solder Attachment For RG213,
                                RG214, RG8, RG9, RG11, RG225, RG393, .720 inch D Hole


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  061402









                                                                                                           NOTES:     CAD FILE













                                                                                                          DWG TITLE  PE4964  FSCM  NO.   53919



















           ASSEMBLY PROCEDURES






















      © 2013 Pasternack Enterprises All Rights Reserved  PE4964  REV 01                                                3
