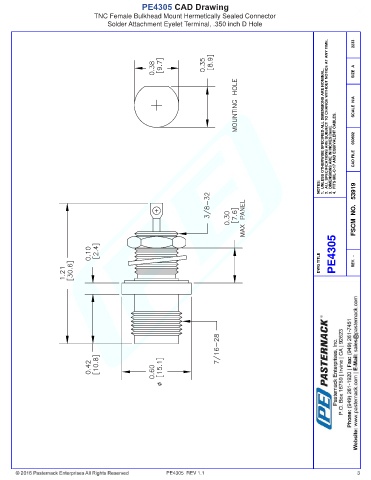

PE4305 CAD Drawing
                                TNC Female Bulkhead Mount Hermetically Sealed Connector
                                     Solder Attachment Eyelet Terminal, .350 inch D Hole


                                                                                                                      2233
                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  050602  CAD FILE









                                                                                                           NOTES:
                                                                                                                      FSCM  NO.   53919












                                                                                                          DWG TITLE  PE4305  REV.  -











































                                                        PE4305  REV 1.1                                                3
