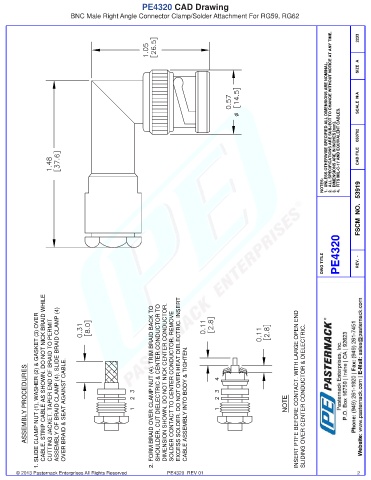

PE4320 CAD Drawing
                        BNC Male Right Angle Connector Clamp/Solder Attachment For RG59, RG62


                                                                                                              2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                       2233



                                                                                                                       SIZE  A
                                                                                                             1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                       SCALE  N/A




                                                                                                                3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  050702  CAD FILE










                                                                                                            NOTES:
                                                                                                                        FSCM  NO.   53919












                                                                                                            DWG TITLE  PE4320  REV.  -





















          ASSEMBLY PROCEDURES 1. SLIDE CLAMP NUT (1), WASHER (2) & GASKET (3) OVER     CABLE. STRIP CABLE AS SHOWN. DO NOT NICK BRAID WHILE     CUTTING JACKET. TAPER END OF BRAID TO PERMIT     ASSEMBLY OF BRAID CLAMP (4). SLIDE BRAID CLAMP (4)     OVER BRAID & SEAT AGAINST CABLE.  2. FORM BRAID OVER CLAMP NUT (4). TRIM BRAID BACK TO     SHOULDER. CUT DIELECTRIC & CENTER CONDUCTOR TO     DIMENSION SHOWN. DO NOT NICK CENTER CONDUCTOR.     SOLDER CONTACT TO CENTER CONDUCTOR. REMOVE




















      © 2013 Pasternack Enterprises All Rights Reserved  PE4320  REV 01                                                2
