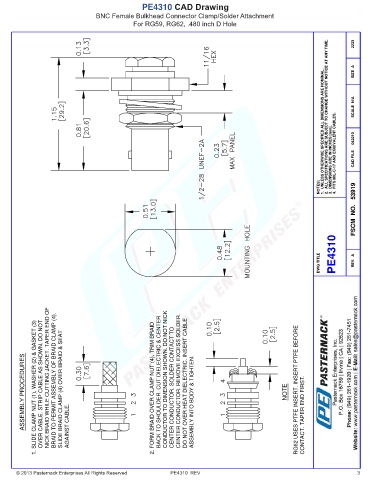

PE4310 CAD Drawing
                                 BNC Female Bulkhead Connector Clamp/Solder Attachment
                                             For RG59, RG62, .480 inch D Hole


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      2233


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  042210  CAD FILE









                                                                                                          NOTES:
                                                                                                                      FSCM  NO.   53919












                                                                                                          DWG TITLE  PE4310  REV.  A



















         ASSEMBLY PROCEDURES 1. SLIDE CLAMP NUT (1), WASHER (2) & GASKET (3)     OVER CABLE. STRIP CABLE AS SHOWN. DO NOT     NICK BRAID WHILE CUTTING JACKET. TAPER END OF     BRAID TO PERMIT ASSEMBLY OF BRAID CLAMP (4).     SLIDE BRAID CLAMP (4) OVER BRAID & SEAT      AGAINST CABLE.  2. FORM BRAID OVER CLAMP NUT (4). TRIM BRAID     BACK TO SHOULDER. CUT DIELECTRIC & CENTER     CONDUCTOR TO DIMENSION SHOWN. DO NOT NICK     CENTER CONDUCTOR. SOLDER CONTACT TO     CENTER CONDUCTOR. REM






















      © 2013 Pasternack Enterprises All Rights Reserved  PE4310  REV                                                   3
