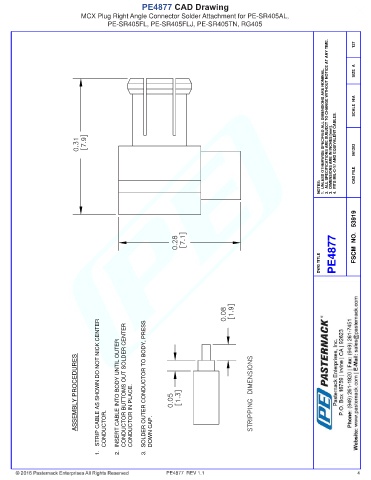

PE4877 CAD Drawing
                            MCX Plug Right Angle Connector Solder Attachment for PE-SR405AL,
                                     PE-SR405FL, PE-SR405FLJ, PE-SR405TN, RG405


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  061202









                                                                                                           NOTES:     CAD FILE













                                                                                                           DWG TITLE  PE4877  FSCM  NO.   53919



















                          ASSEMBLY PROCEDURES  1.   STRIP CABLE AS SHOWN DO NOT NICK CENTER  CONDUCTOR. 2.  INSERT CABLE INTO BODY UNTIL OUTER CONDUCTOR BUTTOMS OUT SOLDER CENTER CONDUCTOR IN PLACE. 3.  SOLDER OUTER CONDUCTOR TO BODY, PRESS  DOWN CAP.






















                                                        PE4877  REV 1.1                                                4
