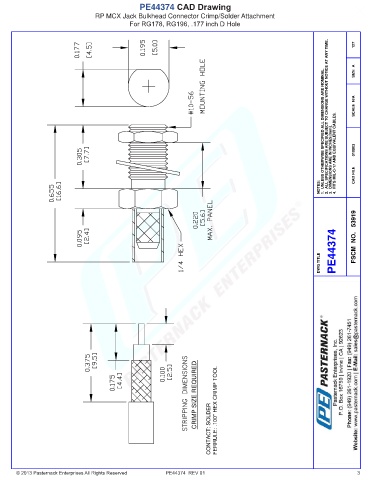

PE44374 CAD Drawing
                                RP MCX Jack Bulkhead Connector Crimp/Solder Attachment
                                            For RG178, RG196, .177 inch D Hole


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  010903









                                                                                                           NOTES:     CAD FILE








                                                                                                                PE44374  FSCM  NO.   53919



                                                                                                           DWG TITLE




















                                                                  CRIMP SIZE REQUIRED  CONTACT: SOLDER FERRULE: .100" HEX CRIMP TOOL





















      © 2013 Pasternack Enterprises All Rights Reserved  PE44374  REV 01                                               3
