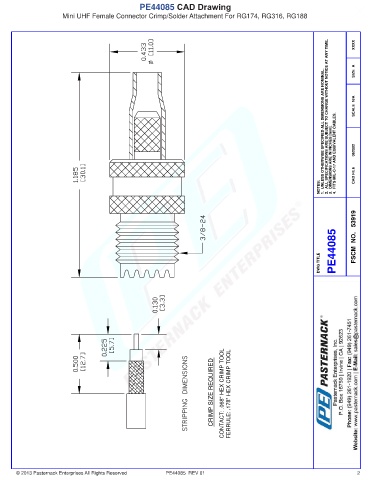

PE44085 CAD Drawing
                      Mini UHF Female Connector Crimp/Solder Attachment For RG174, RG316, RG188




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  062502









                                                                                                           NOTES:     CAD FILE








                                                                                                                PE44085  FSCM  NO.   53919



                                                                                                          DWG TITLE




















                                                                       CRIMP SIZE REQUIRED CONTACT: .068" HEX CRIMP TOOL FERRULE: .178" HEX CRIMP TOOL





















      © 2013 Pasternack Enterprises All Rights Reserved  PE44085  REV 01                                               2
