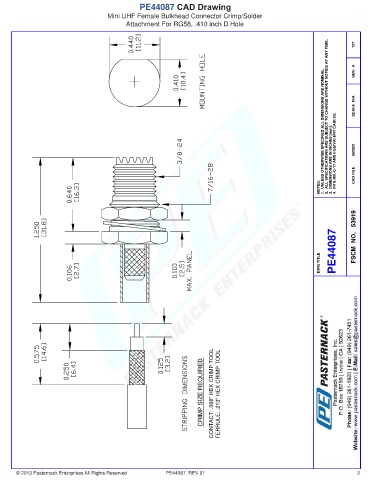

PE44087 CAD Drawing
                                     Mini UHF Female Bulkhead Connector Crimp/Solder
                                           Attachment For RG58, .410 inch D Hole


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  062502









                                                                                                           NOTES:     CAD FILE








                                                                                                                PE44087  FSCM  NO.   53919



                                                                                                           DWG TITLE




















                                                                    CRIMP SIZE REQUIRED CONTACT: .068" HEX CRIMP TOOL FERRULE: .213" HEX CRIMP TOOL





















      © 2013 Pasternack Enterprises All Rights Reserved  PE44087  REV 01                                               2
