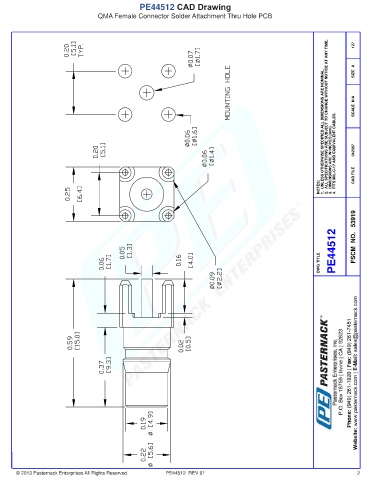

PE44512 CAD Drawing
                                 QMA Female Connector Solder Attachment Thru Hole PCB




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  042307









                                                                                                          NOTES:      CAD FILE








                                                                                                                PE44512  FSCM  NO.   53919



                                                                                                          DWG TITLE
