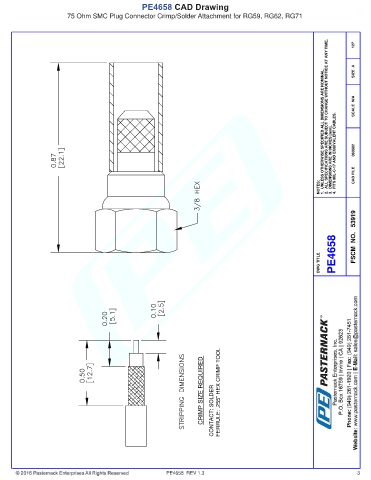

PE4658 CAD Drawing
                       75 Ohm SMC Plug Connector Crimp/Solder Attachment for RG59, RG62, RG71




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  060302









                                                                                                          NOTES:      CAD FILE













                                                                                                          DWG TITLE  PE4658  FSCM  NO.   53919




















                                                                    CRIMP SIZE REQUIRED  CONTACT: SOLDER FERRULE: .255" HEX CRIMP TOOL





















                                                        PE4658  REV 1.3                                                3
