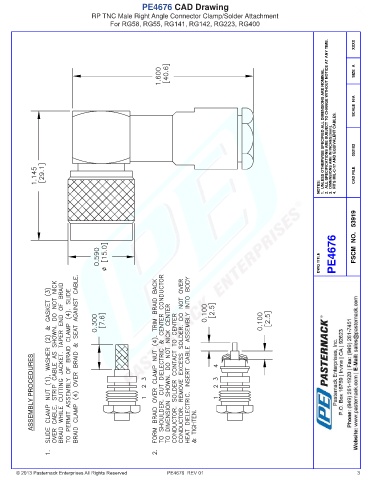

PE4676 CAD Drawing
                               RP TNC Male Right Angle Connector Clamp/Solder Attachment
                                     For RG58, RG55, RG141, RG142, RG223, RG400


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  053102









                                                                                                           NOTES:     CAD FILE













                                                                                                          DWG TITLE  PE4676  FSCM  NO.   53919



















            ASSEMBLY PROCEDURES






















      © 2013 Pasternack Enterprises All Rights Reserved  PE4676  REV 01                                                3
