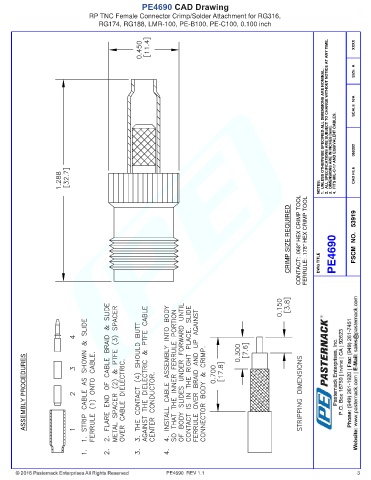

PE4690 CAD Drawing
                              RP TNC Female Connector Crimp/Solder Attachment for RG316,
                                  RG174, RG188, LMR-100, PE-B100, PE-C100, 0.100 inch


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  060302









                                                                                                           NOTES:     CAD FILE



                                                                                                 CRIMP SIZE REQUIRED CONTACT: .068" HEX CRIMP TOOL FERRULE: .178" HEX CRIMP TOOL  DWG TITLE  PE4690  FSCM  NO.   53919





























         ASSEMBLY PROCEDURES






















                                                        PE4690  REV 1.1                                                3
