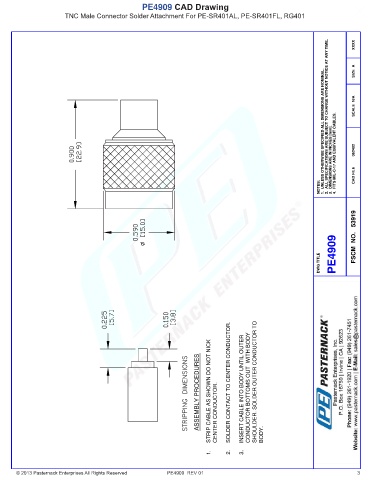

PE4909 CAD Drawing
                      TNC Male Connector Solder Attachment For PE-SR401AL, PE-SR401FL, RG401




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  062402









                                                                                                           NOTES:     CAD FILE













                                                                                                          DWG TITLE  PE4909  FSCM  NO.   53919



















                                                                   ASSEMBLY PROCEDURES STRIP CABLE AS SHOWN DO NOT NICK CENTER CONDUCTOR. SOLDER CONTACT TO CENTER CONDUCTOR. INSERT CABLE INTO BODY UNTIL OUTER CONDUCTOR BOTTOMS OUT  WITH BODY SHOULDER. SOLDER OUTER CONDUCTOR TO


















                                                                      1.     2.  3.     BODY.


      © 2013 Pasternack Enterprises All Rights Reserved  PE4909  REV 01                                                3
