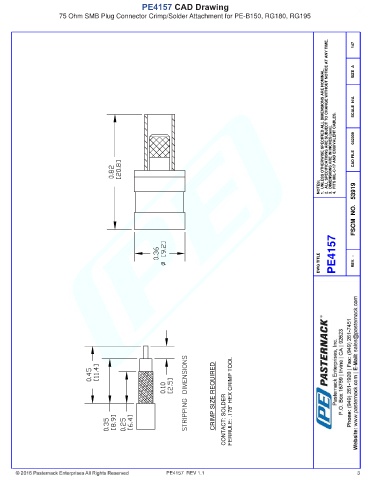

PE4157 CAD Drawing
                     75 Ohm SMB Plug Connector Crimp/Solder Attachment for PE-B150, RG180, RG195




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      147


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  042309  CAD FILE









                                                                                                          NOTES:
                                                                                                                      FSCM  NO.   53919












                                                                                                          DWG TITLE  PE4157  REV.  -





















                                                                        CRIMP SIZE REQUIRED  CONTACT: SOLDER FERRULE: .178" HEX CRIMP TOOL




















                                                        PE4157  REV 1.1                                                3
