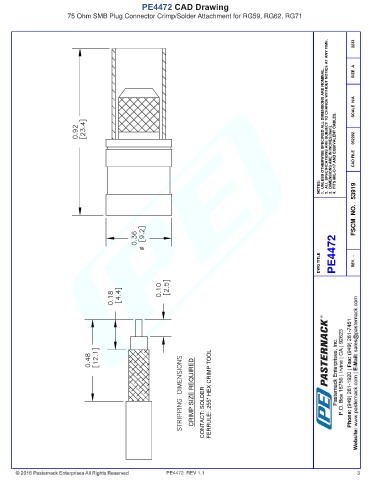

PE4472 CAD Drawing
                       75 Ohm SMB Plug Connector Crimp/Solder Attachment for RG59, RG62, RG71




                                                                                                                      2233
                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  052202  CAD FILE









                                                                                                           NOTES:
                                                                                                                      FSCM  NO.   53919












                                                                                                          DWG TITLE  PE4472  REV.  -




















                                                                 CRIMP SIZE REQUIRED  CONTACT: SOLDER FERRULE: .255" HEX CRIMP TOOL





















                                                        PE4472  REV 1.1                                                3
