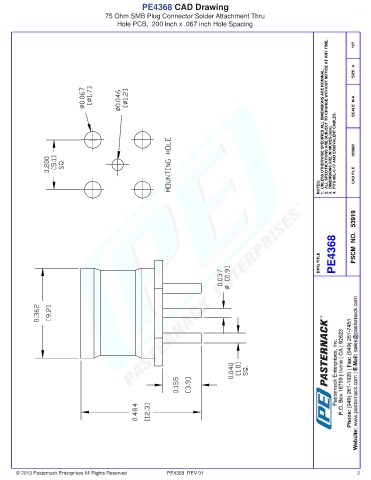

PE4368 CAD Drawing
                                    75 Ohm SMB Plug Connector Solder Attachment Thru
                                        Hole PCB, .200 inch x .067 inch Hole Spacing


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  050902









                                                                                                          NOTES:      CAD FILE













                                                                                                          DWG TITLE  PE4368  FSCM  NO.   53919











































      © 2013 Pasternack Enterprises All Rights Reserved  PE4368  REV 01                                                2
