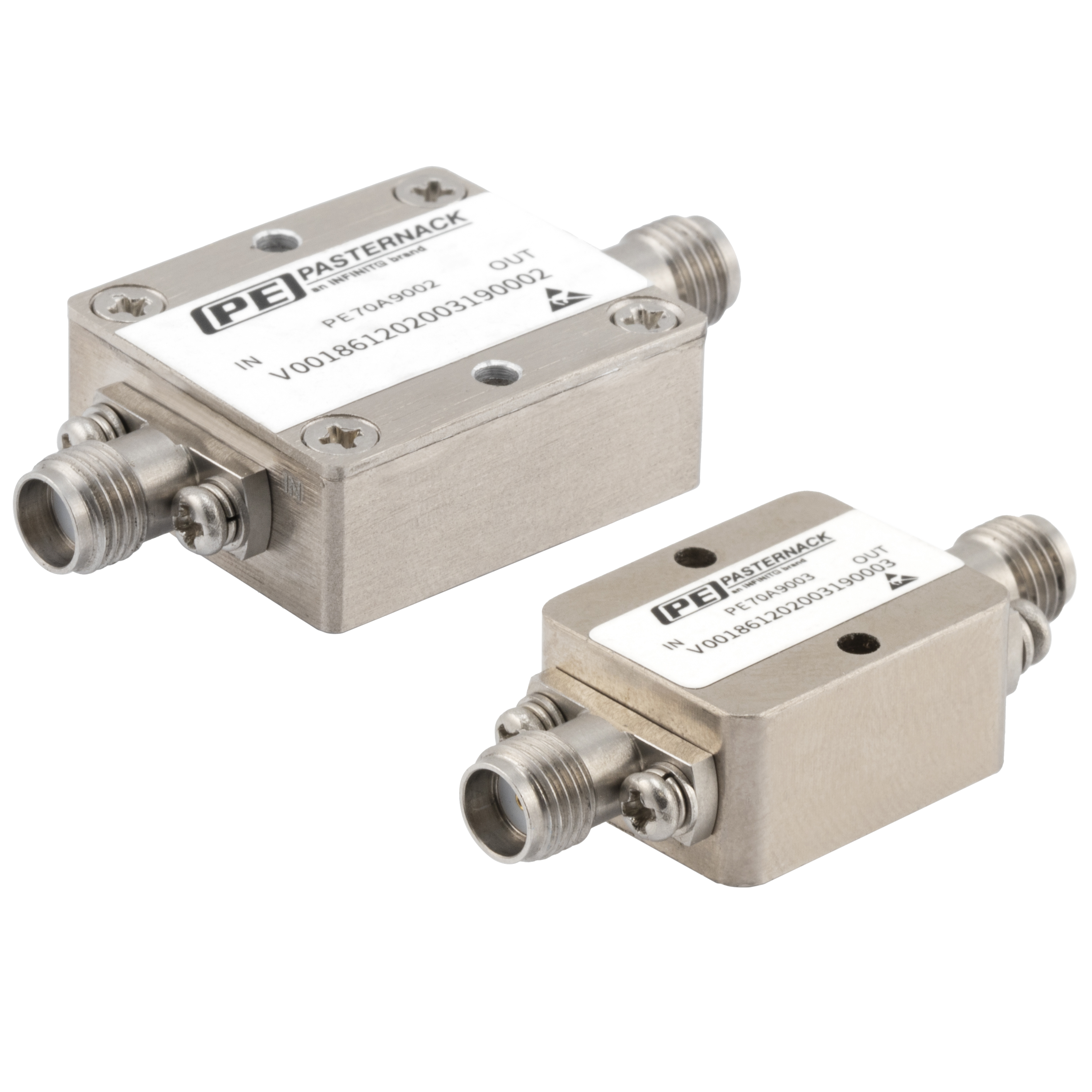

Positive Slope Equalizers

  • Broadband frequency coverage from 500 MHz to 40 GHz
  • Comprehensive selection of 18 models offered
  • Fixed positive slope equalizing values ranging from 2 dB to 8 dB
  • Low insertion loss ranging from 1 dB to 3 dB
  • Compact packaging with field replaceable RF connectors
  • High CW input power handling up to +30 dBm
▼ Click on a product below for more details
Part No. & Additional Views Frequency Band (GHz) Insertion Loss (dB) Fixed Equailzing Value (dB) Equalizing Type VSWR Max CW Input Power (dBm) RF Connectors (Field Replaceable) ECCN

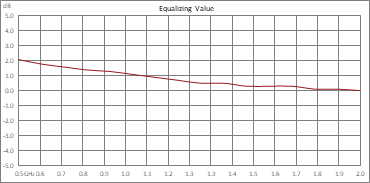

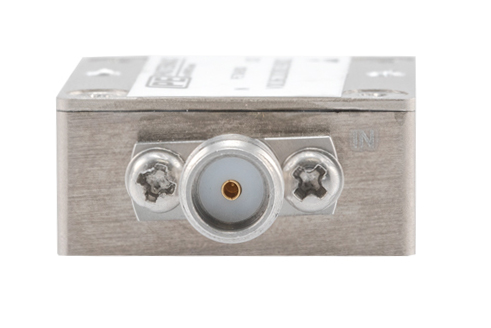

Positive Slope Equalizer, 500 MHz to 2 GHz, 2 dB Fixed Equalizing Value, 1.4 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
descrPositive Slope Equalizer, 500 MHz to 2 GHz, 2 dB Fixed Equalizing Value, 1.4 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 500 MHz to 2 GHz, 2 dB Fixed Equalizing Value, 1.4 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
PE70A9000
descrPositive Slope Equalizer, 500 MHz to 2 GHz, 2 dB Fixed Equalizing Value, 1.4 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 500 MHz to 2 GHz, 2 dB Fixed Equalizing Value, 1.4 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
0.5 to 2 1.4 2 Positive 1.8:1 +30 SMA Female EAR99

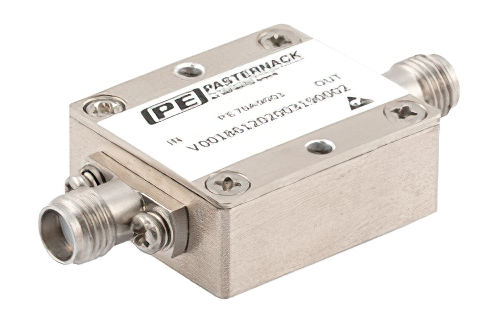

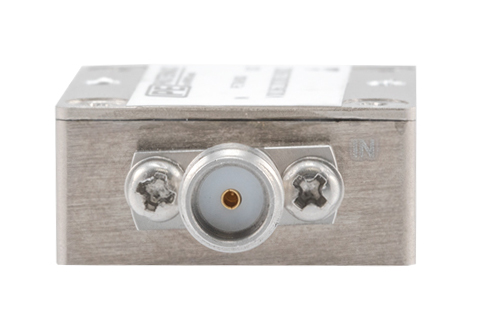

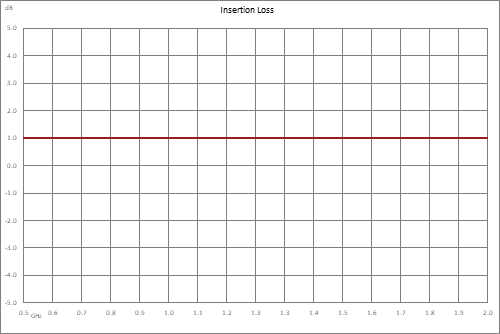

Positive Slope Equalizer, 500 MHz to 2 GHz, 4 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
descrPositive Slope Equalizer, 500 MHz to 2 GHz, 4 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 500 MHz to 2 GHz, 4 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
PE70A9001
descrPositive Slope Equalizer, 500 MHz to 2 GHz, 4 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 500 MHz to 2 GHz, 4 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
0.5 to 2 1 4 Positive 1.8:1 +30 SMA Female EAR99

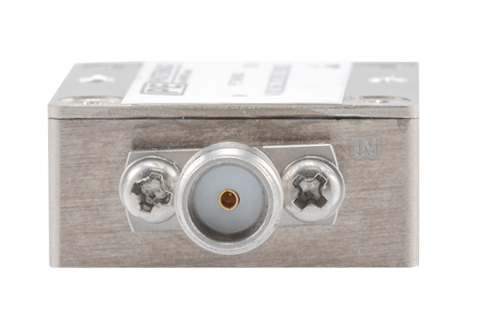

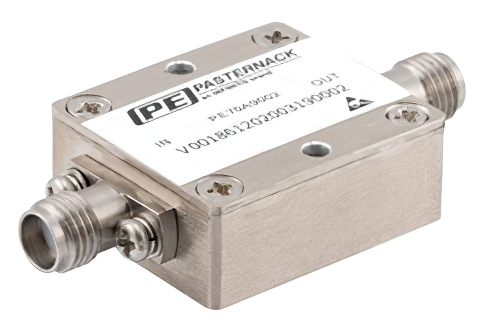

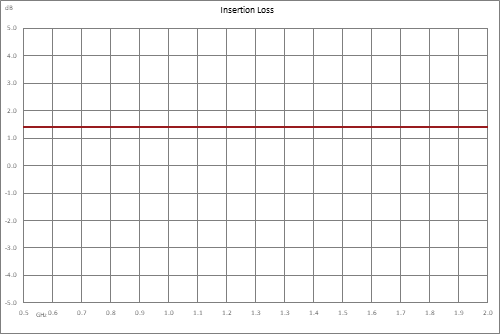

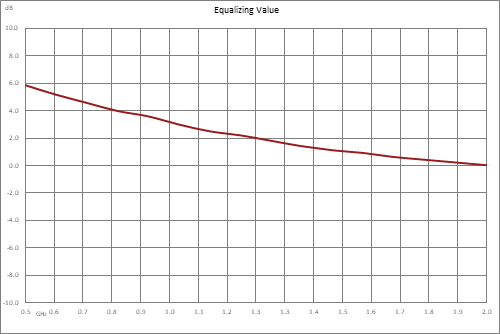

Positive Slope Equalizer, 500 MHz to 2 GHz, 6 dB Fixed Equalizing Value, 1.8 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
descrPositive Slope Equalizer, 500 MHz to 2 GHz, 6 dB Fixed Equalizing Value, 1.8 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 500 MHz to 2 GHz, 6 dB Fixed Equalizing Value, 1.8 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
PE70A9002
descrPositive Slope Equalizer, 500 MHz to 2 GHz, 6 dB Fixed Equalizing Value, 1.8 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 500 MHz to 2 GHz, 6 dB Fixed Equalizing Value, 1.8 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
0.5 to 2 1.8 6 Positive 1.8:1 +30 SMA Female EAR99

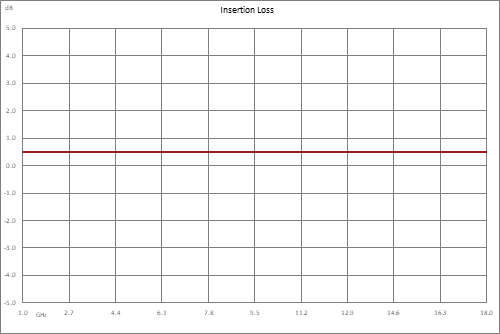

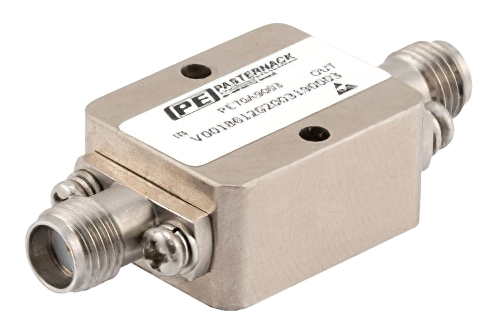

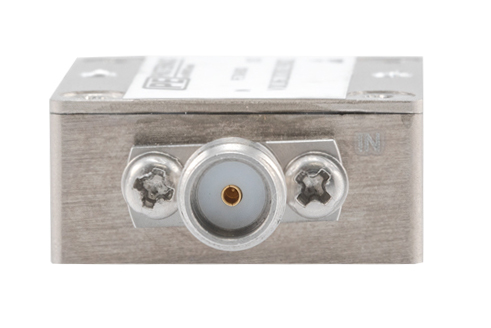

Positive Slope Equalizer, 1 GHz to 18 GHz, 4 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
descrPositive Slope Equalizer, 1 GHz to 18 GHz, 4 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 1 GHz to 18 GHz, 4 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
PE70A9003
descrPositive Slope Equalizer, 1 GHz to 18 GHz, 4 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 1 GHz to 18 GHz, 4 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
1 to 18 1 4 Positive 1.8:1 +30 SMA Female EAR99

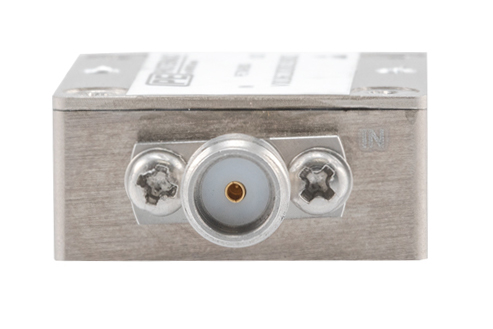

Positive Slope Equalizer, 1 GHz to 18 GHz, 6 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
descrPositive Slope Equalizer, 1 GHz to 18 GHz, 6 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 1 GHz to 18 GHz, 6 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
PE70A9004
descrPositive Slope Equalizer, 500 MHz to 2 GHz, 2 dB Fixed Equalizing Value, 1.4 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 500 MHz to 2 GHz, 2 dB Fixed Equalizing Value, 1.4 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
1 to 18 1 8 Positive 1.8:1 +30 SMA Female EAR99

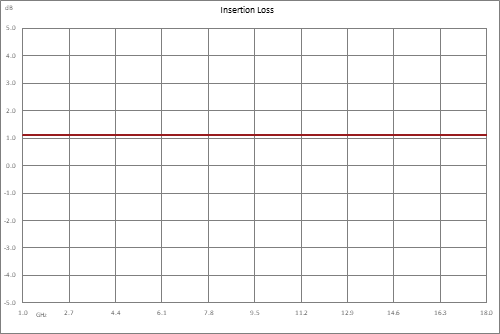

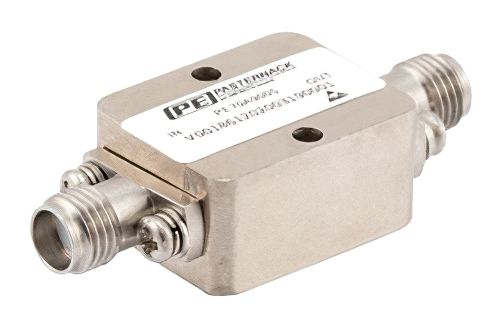

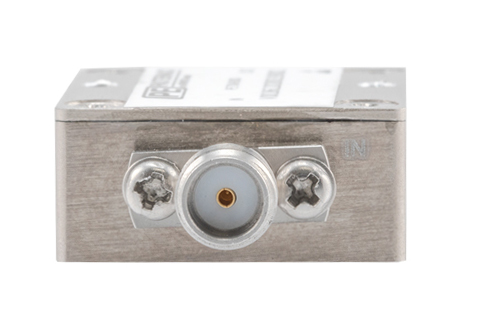

Positive Slope Equalizer, 1 GHz to 18 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
descrPositive Slope Equalizer, 1 GHz to 18 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 1 GHz to 18 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
PE70A9005
descrPositive Slope Equalizer, 1 GHz to 18 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 1 GHz to 18 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
1 to 8 1.5 8 Positive 1.8:1 +30 SMA Female EAR99

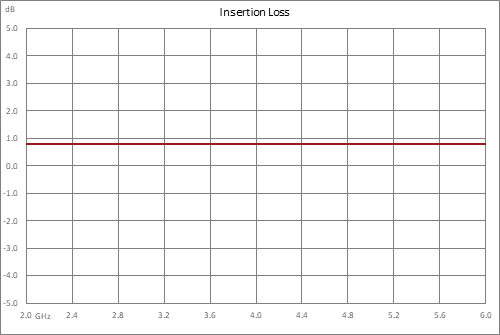

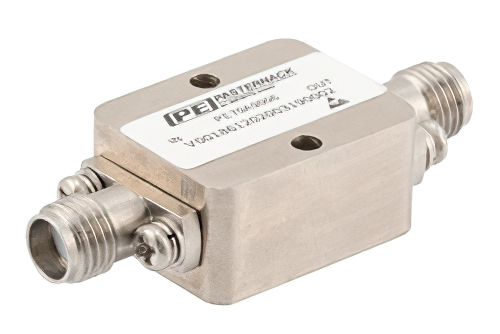

Positive Slope Equalizer, 2 GHz to 6 GHz, 2 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
descrPositive Slope Equalizer, 2 GHz to 6 GHz, 2 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 2 GHz to 6 GHz, 2 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
PE70A9006
descrPositive Slope Equalizer, 2 GHz to 6 GHz, 2 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 2 GHz to 6 GHz, 2 dB Fixed Equalizing Value, 1 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
2 to 6 1 2 Positive 1.8:1 +30 SMA Female EAR99

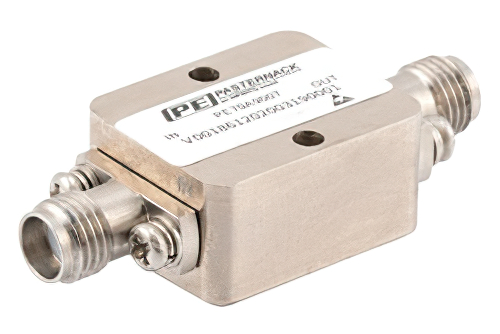

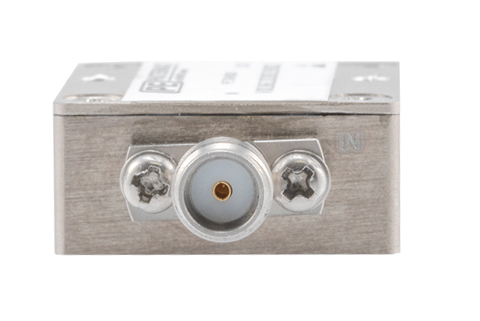

Positive Slope Equalizer, 2 GHz to 6 GHz, 4 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
descrPositive Slope Equalizer, 2 GHz to 6 GHz, 4 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 2 GHz to 6 GHz, 4 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
PE70A9007
descrPositive Slope Equalizer, 500 MHz to 2 GHz, 2 dB Fixed Equalizing Value, 1.4 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 500 MHz to 2 GHz, 2 dB Fixed Equalizing Value, 1.4 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
2 to 6 1.5 4 Positive 1.8:1 +30 SMA Female EAR99

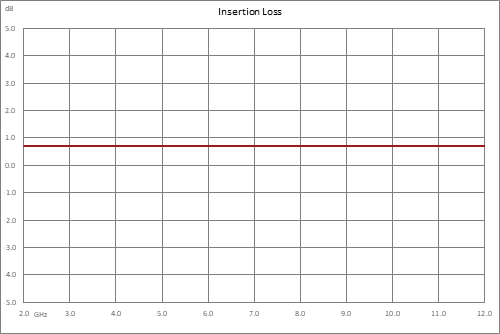

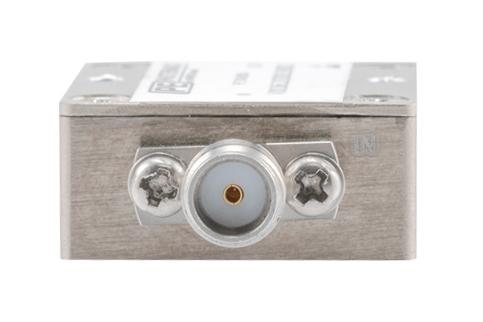

Positive Slope Equalizer, 2 GHz to 12 GHz, 4 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
descrPositive Slope Equalizer, 2 GHz to 12 GHz, 4 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 2 GHz to 12 GHz, 4 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
PE70A9008
descrPositive Slope Equalizer, 2 GHz to 12 GHz, 4 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 2 GHz to 12 GHz, 4 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
2 to 12 1.5 4 Positive 1.8:1 +30 SMA Female EAR99

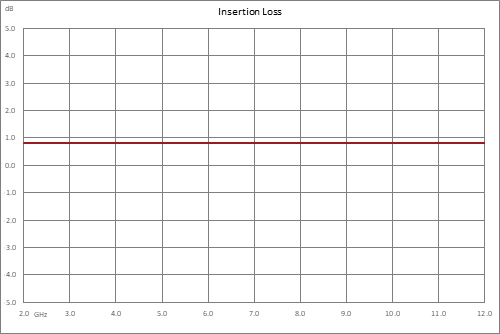

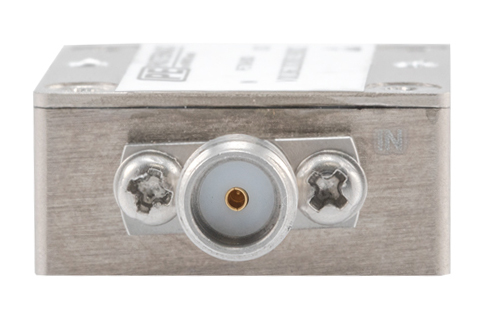

Positive Slope Equalizer, 2 GHz to 12 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA
descrPositive Slope Equalizer, 2 GHz to 12 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA descrPositive Slope Equalizer, 2 GHz to 12 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA
PE70A9009
descrPositive Slope Equalizer, 2 GHz to 12 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA descrPositive Slope Equalizer, 2 GHz to 12 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA
2 to 12 1.5 8 Positive 1.8:1 +30 SMA Female EAR99

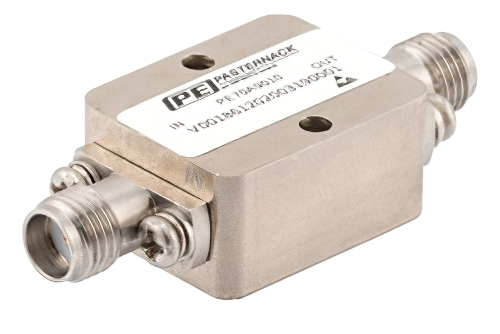

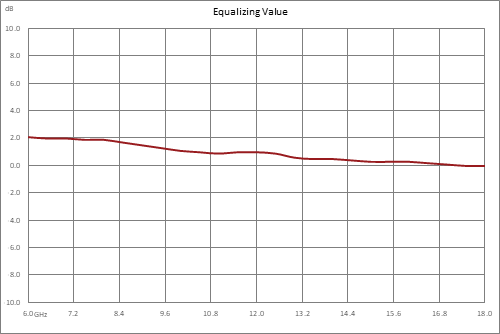

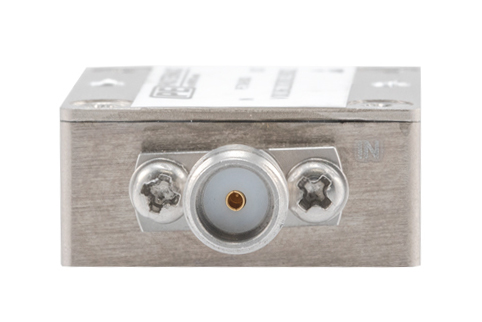

Positive Slope Equalizer, 6 GHz to 18 GHz, 2 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
descrPositive Slope Equalizer, 6 GHz to 18 GHz, 2 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 6 GHz to 18 GHz, 2 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
PE70A9010
descrPositive Slope Equalizer, 6 GHz to 18 GHz, 2 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 6 GHz to 18 GHz, 2 dB Fixed Equalizing Value, 1.5 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
6 to 18 1.5 2 Positive 1.8:1 +30 SMA Female EAR99

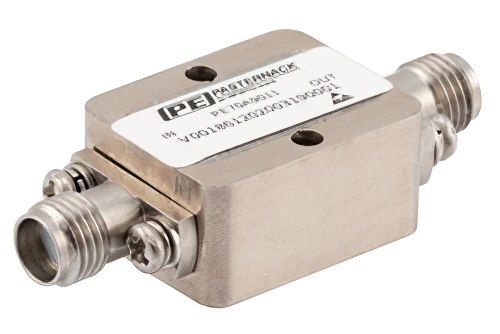

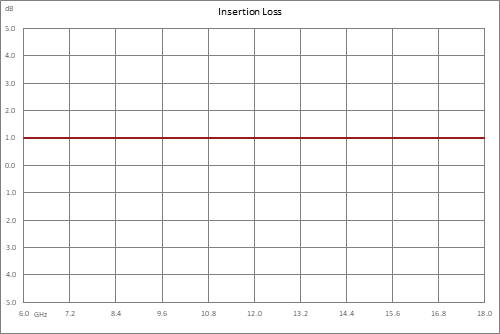

Positive Slope Equalizer, 6 GHz to 18 GHz, 4 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA
descrPositive Slope Equalizer, 6 GHz to 18 GHz, 4 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA descrPositive Slope Equalizer, 6 GHz to 18 GHz, 4 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA
PE70A9011
descrPositive Slope Equalizer, 6 GHz to 18 GHz, 4 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA descrPositive Slope Equalizer, 6 GHz to 18 GHz, 4 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA
6 to 18 1.5 4 Positive 1.8:1 +30 SMA Female EAR99
Positive Slope Equalizer, 6 GHz to 18 GHz, 6 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
descrPositive Slope Equalizer, 6 GHz to 18 GHz, 6 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 6 GHz to 18 GHz, 6 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
PE70A9012
descrPositive Slope Equalizer, 6 GHz to 18 GHz, 6 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable SMA descrPositive Slope Equalizer, 6 GHz to 18 GHz, 6 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable SMA
6 to 18 2 6 Positive 1.8:1 +30 SMA Female EAR99

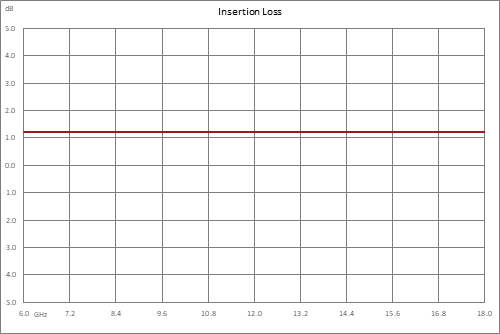

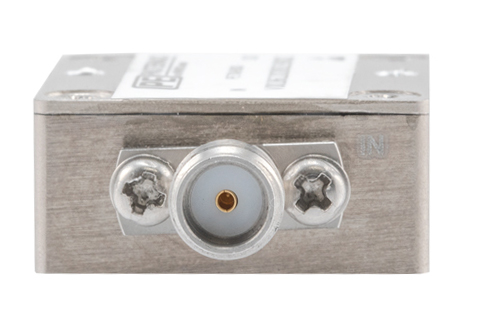

Positive Slope Equalizer, 6 GHz to 18 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA
descrPositive Slope Equalizer, 6 GHz to 18 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA descrPositive Slope Equalizer, 6 GHz to 18 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA
PE70A9013
descrPositive Slope Equalizer, 6 GHz to 18 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA descrPositive Slope Equalizer, 6 GHz to 18 GHz, 8 dB Fixed Equalizing Value, 1.5 dB Loss, Field Replaceable SMA
6 to 18 1.5 8 Positive 1.8:1 +30 SMA Female EAR99

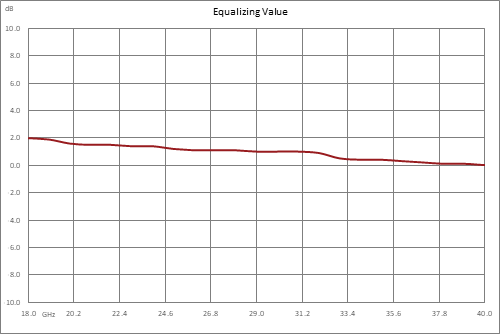

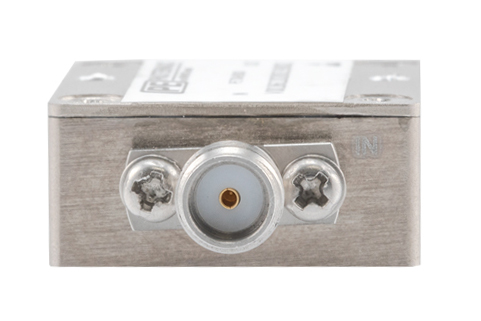

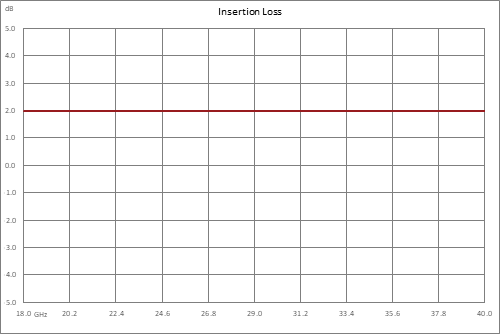

Positive Slope Equalizer, 18 GHz to 40 GHz, 2 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
descrPositive Slope Equalizer, 18 GHz to 40 GHz, 2 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm descrPositive Slope Equalizer, 18 GHz to 40 GHz, 2 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
PE70A9014
descrPositive Slope Equalizer, 18 GHz to 40 GHz, 2 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm descrPositive Slope Equalizer, 18 GHz to 40 GHz, 2 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
18 to 40 2 2 Positive 1.8:1 +30 2.92mm Female EAR99

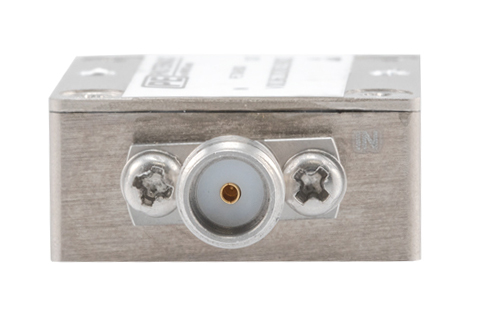

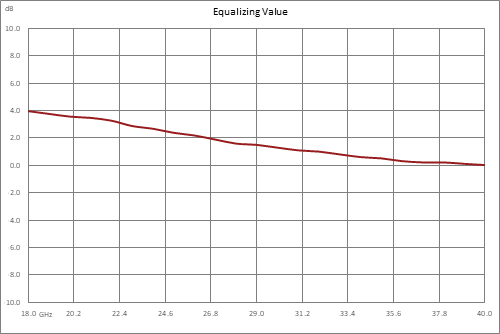

Positive Slope Equalizer, 18 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
descrPositive Slope Equalizer, 18 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm descrPositive Slope Equalizer, 18 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
PE70A9015
descrPositive Slope Equalizer, 18 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm descrPositive Slope Equalizer, 18 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
18 to 40 2 4 Positive 2.0:1 +30 2.92mm Female EAR99

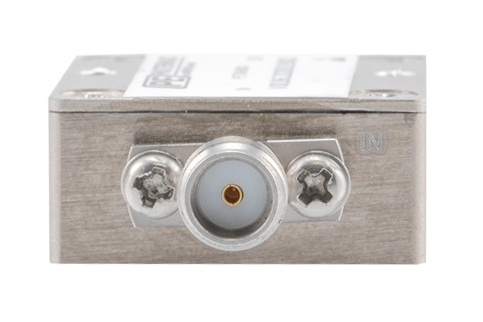

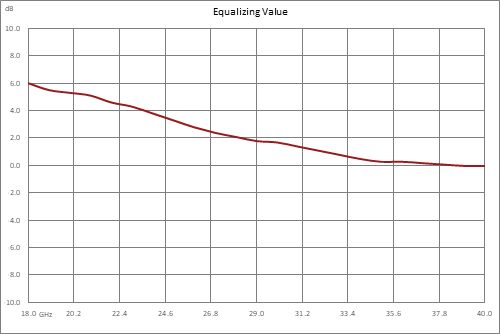

Positive Slope Equalizer, 18 GHz to 40 GHz, 6 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
descrPositive Slope Equalizer, 18 GHz to 40 GHz, 6 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm descrPositive Slope Equalizer, 18 GHz to 40 GHz, 6 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
PE70A9016
descrPositive Slope Equalizer, 18 GHz to 40 GHz, 6 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm descrPositive Slope Equalizer, 18 GHz to 40 GHz, 6 dB Fixed Equalizing Value, 2 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
18 to 40 2 6 Positive 2.0:1 +30 2.92mm Female EAR99

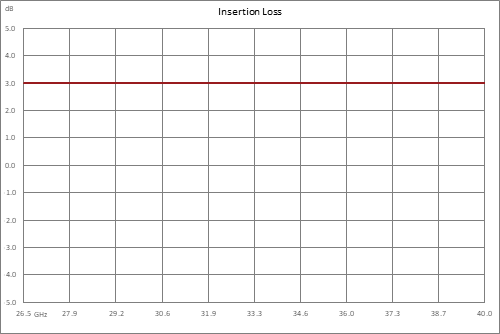

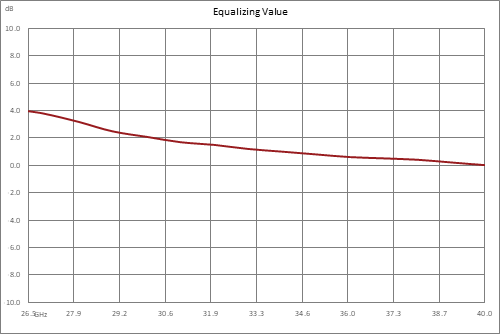

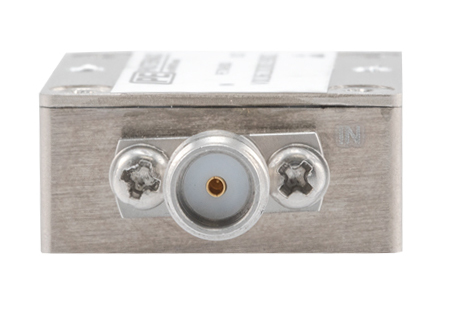

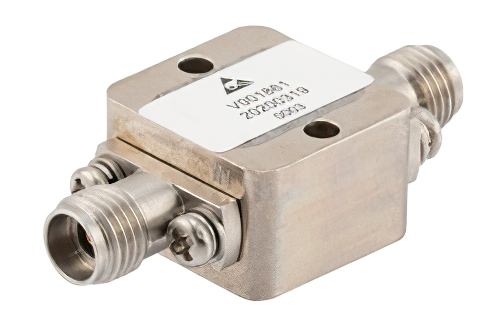

Positive Slope Equalizer, 26.5 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 3 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
descrPositive Slope Equalizer, 26.5 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 3 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm descrPositive Slope Equalizer, 26.5 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 3 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
PE70A9017
descrPositive Slope Equalizer, 26.5 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 3 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm descrPositive Slope Equalizer, 26.5 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 3 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
26.5 to 40 3 4 Positive 2.0:1 +30 2.92mm Female EAR99

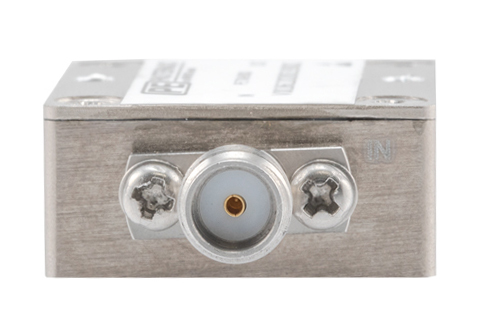

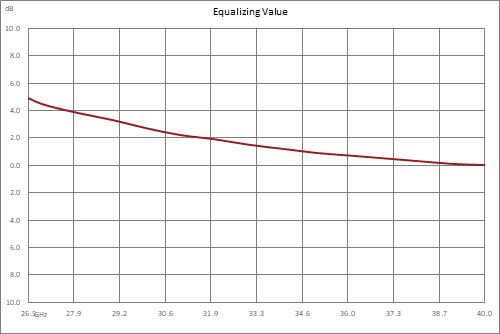

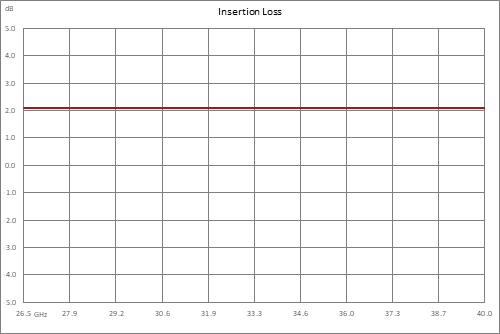

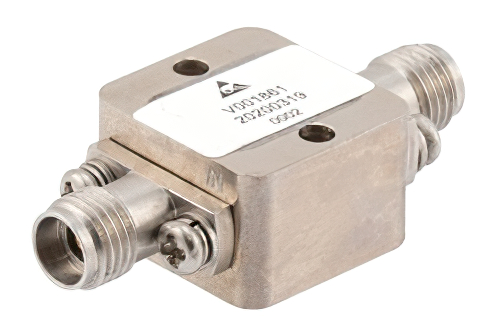

Positive Slope Equalizer, 26.5 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 3 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
descrPositive Slope Equalizer, 26.5 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 3 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm descrPositive Slope Equalizer, 26.5 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 3 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
PE70A9018
descrPositive Slope Equalizer, 26.5 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 3 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm descrPositive Slope Equalizer, 26.5 GHz to 40 GHz, 4 dB Fixed Equalizing Value, 3 dB Loss, Max Pin +30 dBm, Field Replaceable 2.92mm
26.5 to 40 2.5 5 Positive 2.0:1 +30 2.92mm Female EAR99

Positive Slope Equalizers from Pasternack

Pasternack’s line of positive slope equalizers cover broadband frequency ranges from 500 MHz to 40 GHz. The 50 Ohm design has a fixed positive slope where the positive equalizing value at the minimum frequency slopes across the frequency band toward 0 at the maximum frequency band. These equalizers are particularly useful in compensating for gain variation in systems where excessive losses occur at the lower end of the frequency band, which may be due to low-pass filtering effects or from long lengths of waveguide transmission. The rugged, compact package designs support field replaceable SMA female connectors and can be drop mounted for circuit board applications. These positive slope equalizers operate across a wide temperature range of -20ºC to +60ºC and can withstand relative humidity levels up to 95%.

Positive slope equalizers from Pasternack are in-stock and available for same-day shipping!
