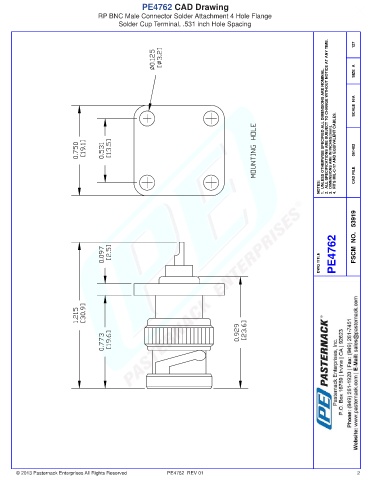

PE4762 CAD Drawing
                                 RP BNC Male Connector Solder Attachment 4 Hole Flange
                                        Solder Cup Terminal, .531 inch Hole Spacing


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  061402









                                                                                                           NOTES:     CAD FILE













                                                                                                          DWG TITLE  PE4762  FSCM  NO.   53919











































      © 2013 Pasternack Enterprises All Rights Reserved  PE4762  REV 01                                                2
