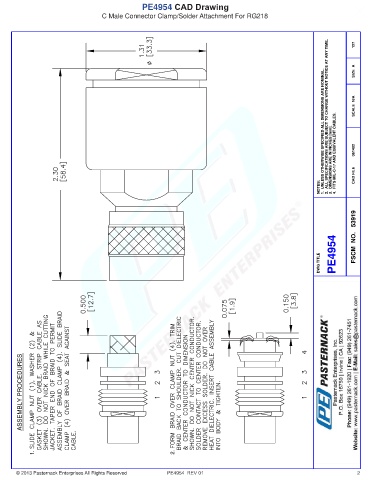

PE4954 CAD Drawing
                                   C Male Connector Clamp/Solder Attachment For RG218




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  061402









                                                                                                           NOTES:     CAD FILE













                                                                                                          DWG TITLE  PE4954  FSCM  NO.   53919



















        ASSEMBLY PROCEDURES


















            1.                                             2.
