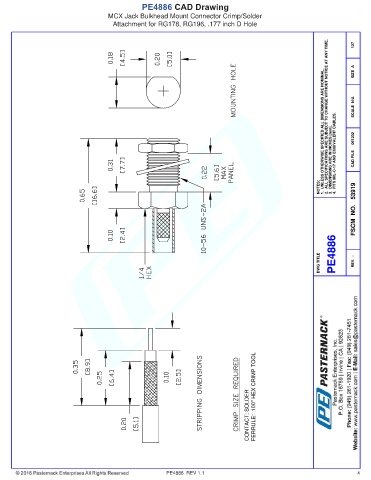

PE4886 CAD Drawing
                                     MCX Jack Bulkhead Mount Connector Crimp/Solder
                                      Attachment for RG178, RG196, .177 inch D Hole


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  061202  CAD FILE









                                                                                                          NOTES:
                                                                                                                      FSCM  NO.   53919












                                                                                                          DWG TITLE  PE4886  REV.  -


























                                                                                   CONTACT: SOLDER FERRULE: .100" HEX CRIMP TOOL















                                                        PE4886  REV 1.1                                                4
