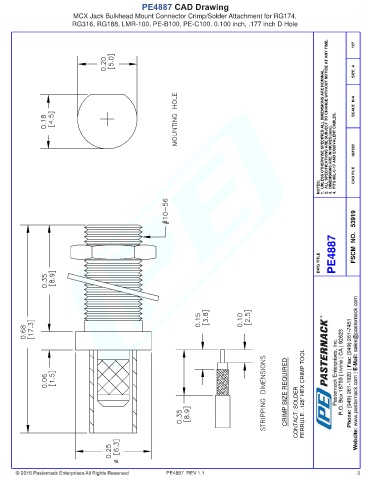

PE4887 CAD Drawing
                         MCX Jack Bulkhead Mount Connector Crimp/Solder Attachment for RG174,
                         RG316, RG188, LMR-100, PE-B100, PE-C100, 0.100 inch, .177 inch D Hole


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  061202









                                                                                                          NOTES:      CAD FILE













                                                                                                          DWG TITLE  PE4887  FSCM  NO.   53919




















                                                                                                CRIMP SIZE REQUIRED  CONTACT: SOLDER FERRULE: .128" HEX CRIMP TOOL





















                                                        PE4887  REV 1.1                                                3
