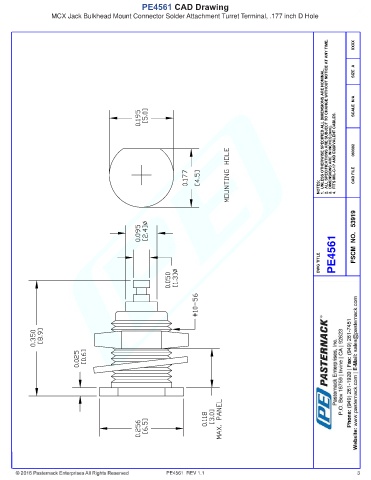

PE4561 CAD Drawing
                  MCX Jack Bulkhead Mount Connector Solder Attachment Turret Terminal, .177 inch D Hole




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  060302









                                                                                                          NOTES:      CAD FILE













                                                                                                          DWG TITLE  PE4561  FSCM  NO.   53919











































                                                        PE4561  REV 1.1                                                3
