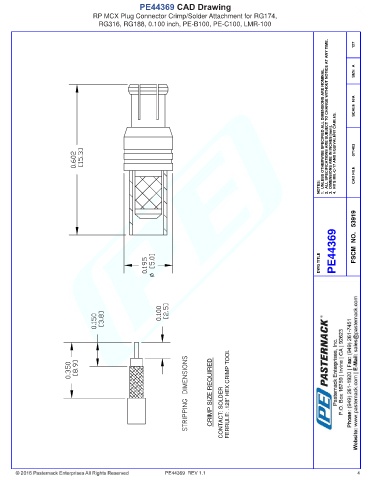

PE44369 CAD Drawing
                                RP MCX Plug Connector Crimp/Solder Attachment for RG174,
                                  RG316, RG188, 0.100 inch, PE-B100, PE-C100, LMR-100


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  071403









                                                                                                           NOTES:     CAD FILE








                                                                                                                PE44369  FSCM  NO.   53919



                                                                                                           DWG TITLE




















                                                                       CRIMP SIZE REQUIRED  CONTACT: SOLDER FERRULE: .128" HEX CRIMP TOOL





















                                                       PE44369  REV 1.1                                                4
