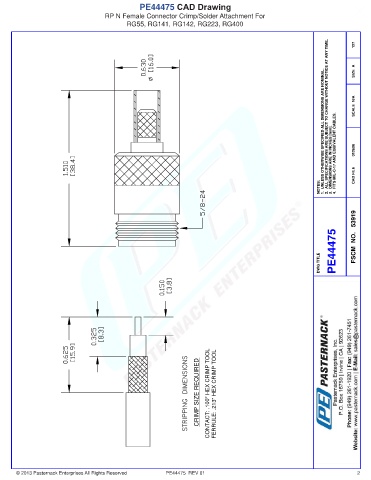

PE44475 CAD Drawing
                                    RP N Female Connector Crimp/Solder Attachment For
                                           RG55, RG141, RG142, RG223, RG400


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  012606









                                                                                                           NOTES:     CAD FILE








                                                                                                                PE44475  FSCM  NO.   53919



                                                                                                          DWG TITLE




















                                                                  CRIMP SIZE REQUIRED CONTACT: .100" HEX CRIMP TOOL FERRULE: .213" HEX CRIMP TOOL





















      © 2013 Pasternack Enterprises All Rights Reserved  PE44475  REV 01                                               2
