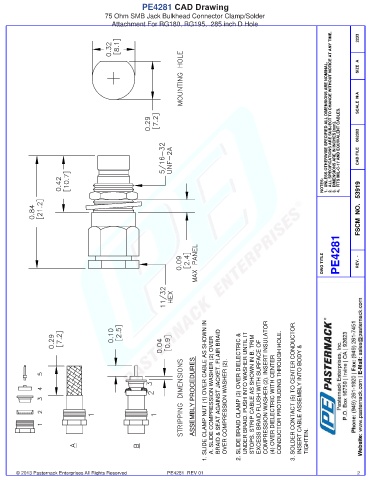

PE4281 CAD Drawing
                                    75 Ohm SMB Jack Bulkhead Connector Clamp/Solder
                                      Attachment For RG180, RG195, .285 inch D Hole
                                                                                                              2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                       2233



                                                                                                                       SIZE  A
                                                                                                             1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                       SCALE  N/A




                                                                                                                3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  062303  CAD FILE










                                                                                                            NOTES:
                                                                                                                        FSCM  NO.   53919












                                                                                                            DWG TITLE  PE4281  REV.  -




















                                                                 ASSEMBLY PROCEDURES 1. SLIDE CLAMP NUT (1) OVER CABLE AS SHOWN IN     A. SLIDE COMPRESSION WASHER (2) OVER     BRAID & SEAT AGAINST JACKET. FLAIR BRAID     OVER COMPRESSION WASHER (2). 2. SLIDE BRAID CLAMP (3) OVER DIELECTRIC &     UNDER BRAID. PUSH INTO WASHER UNTIL IT     STOPS. STRIP CABLE AS SHOWN IN B. TRIM     EXCESS BRAID FLUSH WITH SURFACE OF     COMPRESSION WASHER (2). INSERT INSULATOR     (4) OVER DIELECTRIC W





















      © 2013 Pasternack Enterprises All Rights Reserved  PE4281  REV 01                                    TIGHTEN.    2
