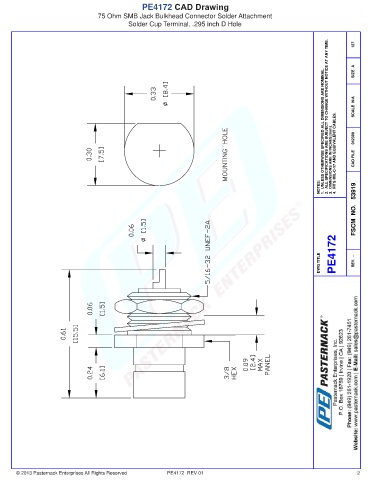

PE4172 CAD Drawing
                                 75 Ohm SMB Jack Bulkhead Connector Solder Attachment
                                           Solder Cup Terminal, .295 inch D Hole


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  042309  CAD FILE









                                                                                                           NOTES:
                                                                                                                      FSCM  NO.   53919












                                                                                                          DWG TITLE  PE4172  REV.  -











































      © 2013 Pasternack Enterprises All Rights Reserved  PE4172  REV 01                                                2
