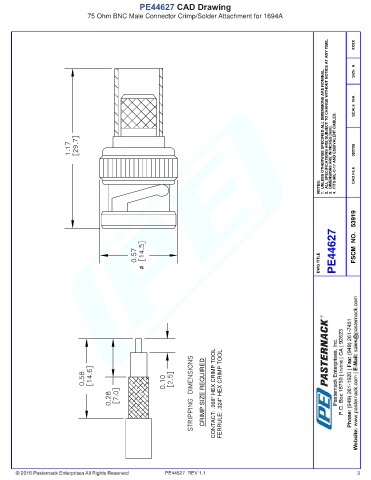

PE44627 CAD Drawing
                              75 Ohm BNC Male Connector Crimp/Solder Attachment for 1694A




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  052708









                                                                                                           NOTES:     CAD FILE








                                                                                                                PE44627  FSCM  NO.   53919



                                                                                                          DWG TITLE




















                                                                    CRIMP SIZE REQUIRED CONTACT: .068" HEX CRIMP TOOL FERRULE: .324" HEX CRIMP TOOL





















                                                       PE44627  REV 1.1                                                3
