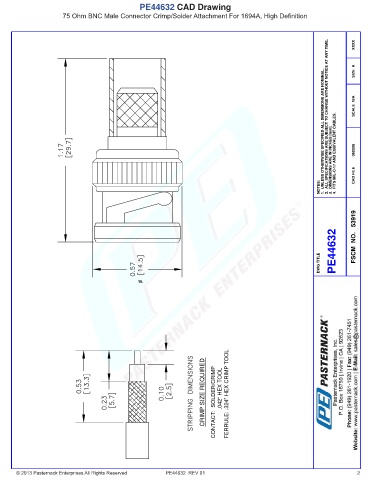

PE44632 CAD Drawing
                      75 Ohm BNC Male Connector Crimp/Solder Attachment For 1694A, High Definition




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  060508









                                                                                                           NOTES:     CAD FILE








                                                                                                                PE44632  FSCM  NO.   53919



                                                                                                          DWG TITLE




















                                                                    CRIMP SIZE REQUIRED  CONTACT:  SOLDER/CRIMP                    .042" HEX TOOL FERRULE: .324" HEX CRIMP TOOL





















      © 2013 Pasternack Enterprises All Rights Reserved  PE44632  REV 01                                               2
