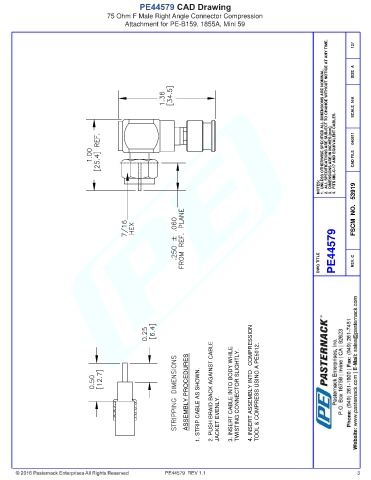

PE44579 CAD Drawing
                                    75 Ohm F Male Right Angle Connector Compression
                                          Attachment for PE-B159, 1855A, Mini 59


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127



                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.



                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  040811  CAD FILE









                                                                                                          NOTES:
                                                                                                                      FSCM  NO.   53919







                                                                                                                PE44579



                                                                                                          DWG TITLE   REV. C



















                                                               ASSEMBLY PROCEDURES  1. STRIP CABLE AS SHOWN. 2. PUSH BRAID BACK AGAINST CABLE  JACKET EVENLY. 3. INSERT CABLE INTO BODY WHILE TWISTING CONNECTOR SLIGHTLY. 4. INSERT ASSEMBLY INTO   COMPRESSION TOOL & COMPRESS USING A PE5012.






















                                                       PE44579  REV 1.1                                                3
