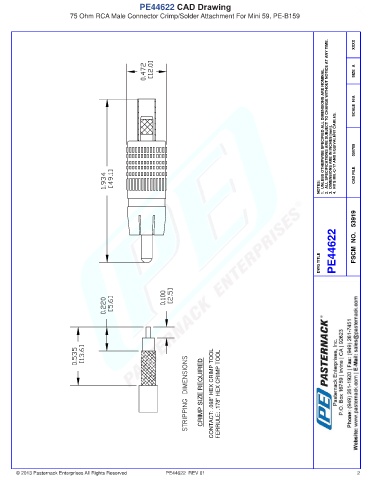

PE44622 CAD Drawing
                        75 Ohm RCA Male Connector Crimp/Solder Attachment For Mini 59, PE-B159




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  050709









                                                                                                           NOTES:     CAD FILE








                                                                                                                PE44622  FSCM  NO.   53919



                                                                                                           DWG TITLE




















                                                                    CRIMP SIZE REQUIRED CONTACT: .068" HEX CRIMP TOOL FERRULE: .178" HEX CRIMP TOOL





















      © 2013 Pasternack Enterprises All Rights Reserved  PE44622  REV 01                                               2
