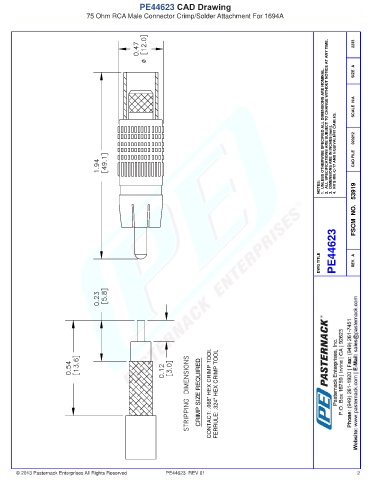

PE44623 CAD Drawing
                              75 Ohm RCA Male Connector Crimp/Solder Attachment For 1694A




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      2233


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  020212  CAD FILE









                                                                                                           NOTES:
                                                                                                                      FSCM  NO.   53919







                                                                                                                PE44623



                                                                                                           DWG TITLE  REV.  A




















                                                                   CRIMP SIZE REQUIRED CONTACT: .068" HEX CRIMP TOOL FERRULE: .324" HEX CRIMP TOOL





















      © 2013 Pasternack Enterprises All Rights Reserved  PE44623  REV 01                                               2
