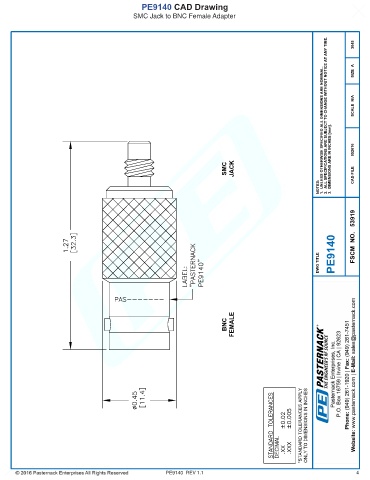

PE9140 CAD Drawing
                                             SMC Jack to BNC Female Adapter




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      3045


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm].  052616





                                                                            SMC  JACK                                 CAD FILE


                                                                                                           NOTES:













                                                                                                           DWG TITLE  PE9140  FSCM  NO.   53919












                                                                            BNC  FEMALE












                                                                                                     *STANDARD TOLERANCES APPLY ONLY TO DIMENSIONS IN INCHES















                                                        PE9140  REV 1.1                                                4
