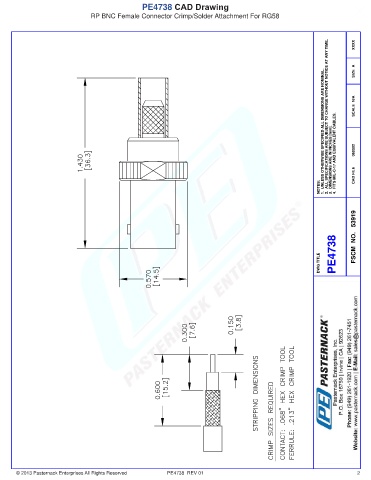

PE4738 CAD Drawing
                               RP BNC Female Connector Crimp/Solder Attachment For RG58




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  060502









                                                                                                           NOTES:     CAD FILE













                                                                                                          DWG TITLE  PE4738  FSCM  NO.   53919











































      © 2013 Pasternack Enterprises All Rights Reserved  PE4738  REV 01                                                2
