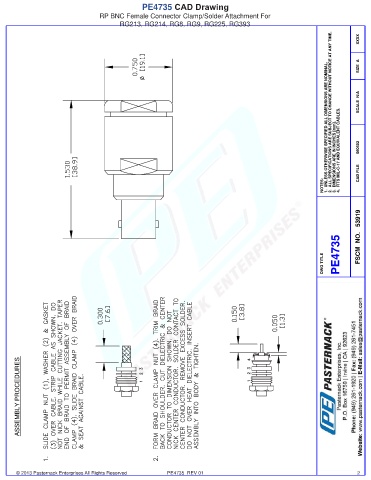

PE4735 CAD Drawing
                                  RP BNC Female Connector Clamp/Solder Attachment For
                                         RG213, RG214, RG8, RG9, RG225, RG393
                                                                                                              2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                       XXXX



                                                                                                                       SIZE  A
                                                                                                             1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                       SCALE  N/A




                                                                                                                3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  060502










                                                                                                            NOTES:     CAD FILE













                                                                                                            DWG TITLE  PE4735  FSCM  NO.   53919




















       ASSEMBLY PROCEDURES





















      © 2013 Pasternack Enterprises All Rights Reserved  PE4735  REV 01                                                2
