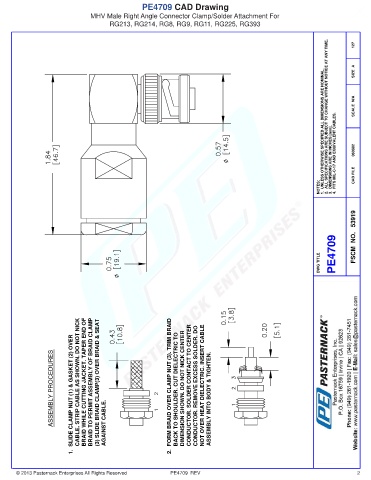

PE4709 CAD Drawing
                               MHV Male Right Angle Connector Clamp/Solder Attachment For
                                     RG213, RG214, RG8, RG9, RG11, RG225, RG393


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      127


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  060302









                                                                                                          NOTES:      CAD FILE













                                                                                                          DWG TITLE  PE4709  FSCM  NO.   53919


















                  ASSEMBLY PROCEDURES  1.  SLIDE CLAMP NUT (1) & GASKET (2) OVER CABLE. STRIP CABLE AS SHOWN. DO NOT NICK BRAID WHILE CUTTING JACKET. TAPER END OF BRAID TO PERMIT ASSEMBLY OF BRAID CLAMP (3) SLIDE BRAID CLAMP(3) OVER BRAID & SEAT  AGAINST CABLE.  2.  FORM BRAID OVER CLAMP NUT (3). TRIM BRAID BACK TO SHOULDER. CUT DIELECTRIC TO DIMENSION SHOWN. DO NOT NICK CENTER CONDUCTOR. SOLDER CONTACT TO CENTER CONDUCTOR. REMOVE EXCESS SOLDER. DO NOT OVER HEAT DIELECTRIC. INSERT CA























      © 2013 Pasternack Enterprises All Rights Reserved  PE4709  REV                                                   2
