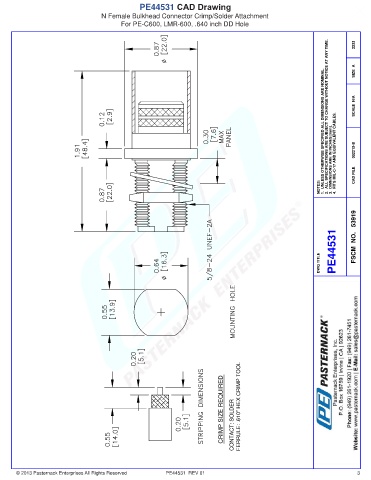

PE44531 CAD Drawing
                                  N Female Bulkhead Connector Crimp/Solder Attachment
                                         For PE-C600, LMR-600, .640 inch DD Hole


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      2233


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  032213-B









                                                                                                           NOTES:     CAD FILE








                                                                                                                PE44531  FSCM  NO.   53919



                                                                                                          DWG TITLE























                                                                           CRIMP SIZE REQUIRED  CONTACT: SOLDER FERRULE: .610" HEX CRIMP TOOL


















      © 2013 Pasternack Enterprises All Rights Reserved  PE44531  REV 01                                               3
