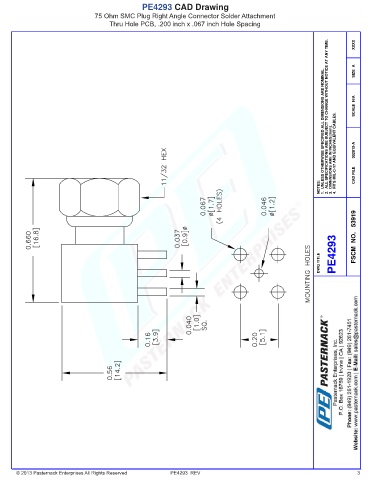

PE4293 CAD Drawing
                                75 Ohm SMC Plug Right Angle Connector Solder Attachment
                                     Thru Hole PCB, .200 inch x .067 inch Hole Spacing


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  032813-A









                                                                                                           NOTES:     CAD FILE













                                                                                                          DWG TITLE  PE4293  FSCM  NO.   53919
