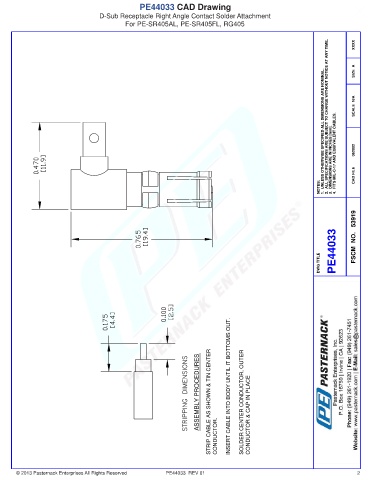

PE44033 CAD Drawing
                                  D-Sub Receptacle Right Angle Contact Solder Attachment
                                          For PE-SR405AL, PE-SR405FL, RG405


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  062002









                                                                                                           NOTES:     CAD FILE








                                                                                                                PE44033  FSCM  NO.   53919



                                                                                                          DWG TITLE



















                                                                   ASSEMBLY PROCEDURES STRIP CABLE AS SHOWN & TIN CENTER INSERT CABLE INTO BODY UNTIL IT BOTTOMS OUT. SOLDER CENTER CONDUCTOR, OUTER CONDUCTOR & CAP IN PLACE






















      © 2013 Pasternack Enterprises All Rights Reserved  PE44033  REV 01  CONDUCTOR.                                   2
