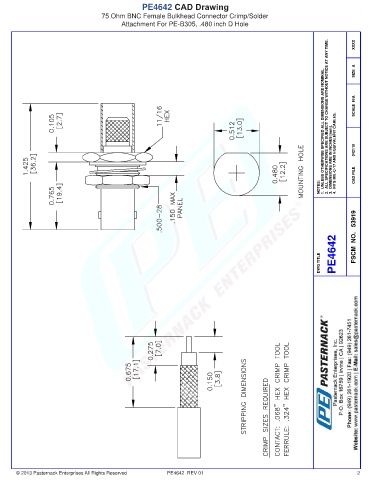

PE4642 CAD Drawing
                                   75 Ohm BNC Female Bulkhead Connector Crimp/Solder
                                         Attachment For PE-B305, .480 inch D Hole


                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  042110









                                                                                                           NOTES:     CAD FILE













                                                                                                           DWG TITLE  PE4642  FSCM  NO.   53919











































      © 2013 Pasternack Enterprises All Rights Reserved  PE4642  REV 01                                                2
