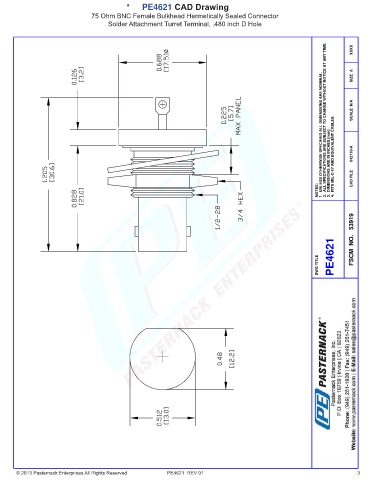

IN  PE4621 CAD Drawing
                               75 Ohm BNC Female Bulkhead Hermetically Sealed Connector
                                     Solder Attachment Turret Terminal, .480 inch D Hole



                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                     XXXX


                                                                                                                     SIZE  A
                                                                                                           1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                     SCALE  N/A



                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  042110-A










                                                                                                          NOTES:     CAD FILE












                                                                                                          DWG TITLE  PE4621  FSCM  NO.   53919











































      © 2013 Pasternack Enterprises All Rights Reserved  PE4621  REV 01                                                3
