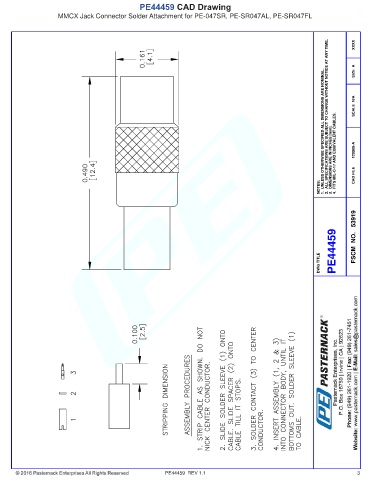

PE44459 CAD Drawing
                    MMCX Jack Connector Solder Attachment for PE-047SR, PE-SR047AL, PE-SR047FL




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  120909-A









                                                                                                           NOTES:     CAD FILE








                                                                                                                PE44459  FSCM  NO.   53919



                                                                                                          DWG TITLE











































                                                       PE44459  REV 1.1                                                3
