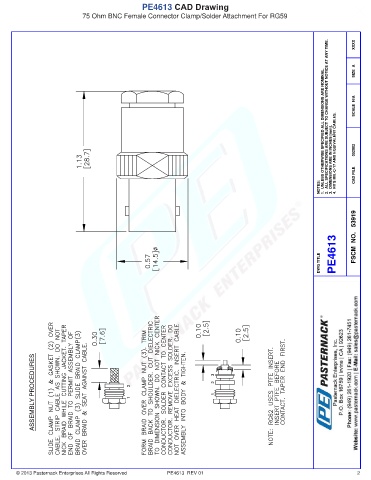

PE4613 CAD Drawing
                            75 Ohm BNC Female Connector Clamp/Solder Attachment For RG59




                                                                                                             2.  ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AT ANY TIME.
                                                                                                                      XXXX


                                                                                                                      SIZE  A
                                                                                                            1.  UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE NOMINAL.




                                                                                                                      SCALE  N/A




                                                                                                              3.  DIMENSIONS ARE IN INCHES [mm]. 4.  FITS MIL-C-17 AND EQUIVALENT CABLES.  052902









                                                                                                           NOTES:     CAD FILE













                                                                                                           DWG TITLE  PE4613  FSCM  NO.   53919



















            ASSEMBLY PROCEDURES






















      © 2013 Pasternack Enterprises All Rights Reserved  PE4613  REV 01                                                2
