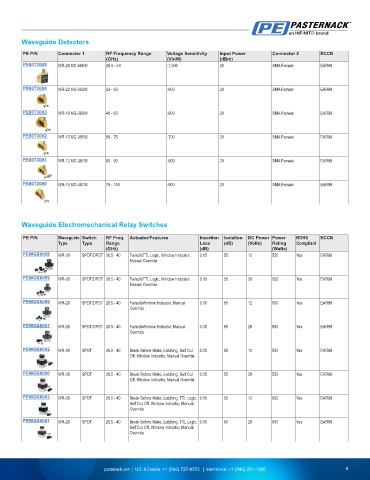

Page 5 - Waveguides Product Selection Guide
P. 5

Waveguide Detectors
         PE P/N     Connector 1     RF Frequency Range   Voltage Sensitivity   Input Power   Connector 2   ECCN
                                    (GHz)               (V/nW)            (dBm)
         PE80T3005  WR-28 UG-599/U  26.5 - 40           -1,000            20               SMA Female      EAR99



         PE80T3004  WR-22 UG-383/U  33 - 50             -800              20               SMA Female      EAR99


         PE80T3003  WR-19 UG-383/U  40 - 60             -800              20               SMA Female      EAR99



         PE80T3002  WR-15 UG-385/U  50 - 75             -700              20               SMA Female      EAR99



         PE80T3001  WR-12 UG-387/U  60 - 90             -900              20               SMA Female      EAR99



         PE80T3000  WR-10 UG-387/U  75 - 100            -900              20               SMA Female      EAR99






        Waveguide Electromechanical Relay Switches

         PE P/N     Waveguide  Switch   RF Freq.  Actuator/Features  Insertion  Isolation  DC Power  Power   ROHS   ECCN
                    Type    Type    Range                          Loss    (dB)    (Volts)  Rating   Compliant
                                    (GHz)                          (dB)                    (Watts)
         PEWGS6058  WR-28   SPDT/DPDT 26.5 - 40  FailsafeTTL Logic, Window Indicator,   0.15  55  12  550  Yes  EAR99
                                            Manual Override


         PEWGS6059  WR-28   SPDT/DPDT 26.5 - 40  FailsafeTTL Logic, Window Indicator,   0.15  55  28  550  Yes  EAR99
                                            Manual Override


         PEWGS6056  WR-28   SPDT/DPDT 26.5 - 40  FailsafeWindow Indicator, Manual   0.15  55  12  550  Yes  EAR99
                                            Override

         PEWGS6057  WR-28   SPDT/DPDT 26.5 - 40  FailsafeWindow Indicator, Manual   0.15  55  28  550  Yes  EAR99
                                            Override

         PEWGS6002  WR-28   SPDT    26.5 - 40  Break Before Make, Latching, Self Cut   0.15  55  12  550  Yes  EAR99
                                            Off, Window Indicator, Manual Override

         PEWGS6000  WR-28   SPDT    26.5 - 40  Break Before Make, Latching, Self Cut   0.15  55  28  550  Yes  EAR99
                                            Off, Window Indicator, Manual Override

         PEWGS6003  WR-28   SPDT    26.5 - 40  Break Before Make, Latching, TTL Logic,  0.15  55  12  550  Yes  EAR99
                                            Self Cut Off, Window Indicator, Manual
                                            Override
         PEWGS6001  WR-28   SPDT    26.5 - 40  Break Before Make, Latching, TTL Logic,  0.15  55  28  550  Yes  EAR99
                                            Self Cut Off, Window Indicator, Manual
                                            Override
