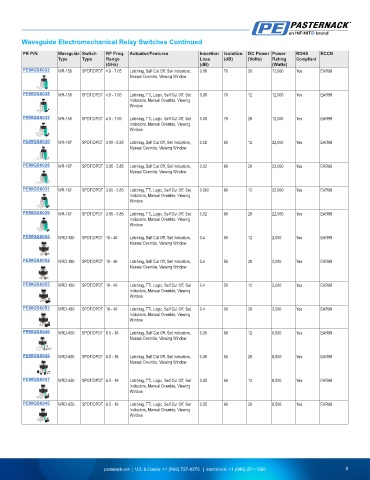

Page 9 - Waveguides Product Selection Guide
P. 9

Waveguide Electromechanical Relay Switches Continued
         PE P/N     Waveguide  Switch   RF Freq.  Actuator/Features  Insertion  Isolation  DC Power  Power   ROHS   ECCN
                    Type    Type    Range                          Loss    (dB)    (Volts)  Rating   Compliant
                                    (GHz)                          (dB)                    (Watts)
         PEWGS6032  WR-159  SPDT/DPDT 4.9 - 7.05  Latching, Self Cut Off, Set Indicators,   0.06  70  28  12,000  Yes  EAR99
                                            Manual Override, Viewing Window


         PEWGS6035  WR-159  SPDT/DPDT 4.9 - 7.05  Latching, TTL Logic, Self Cut Off, Set   0.06  70  12  12,000  Yes  EAR99
                                            Indicators, Manual Override, Viewing
                                            Window

         PEWGS6033  WR-159  SPDT/DPDT 4.9 - 7.05  Latching, TTL Logic, Self Cut Off, Set   0.06  70  28  12,000  Yes  EAR99
                                            Indicators, Manual Override, Viewing
                                            Window
         PEWGS6030  WR-187  SPDT/DPDT 3.95 - 5.85  Latching, Self Cut Off, Set Indicators,   0.02  80  12  22,000  Yes  EAR99
                                            Manual Override, Viewing Window

         PEWGS6028  WR-187  SPDT/DPDT 3.95 - 5.85  Latching, Self Cut Off, Set Indicators,   0.02  80  28  22,000  Yes  EAR99
                                            Manual Override, Viewing Window

         PEWGS6031  WR-187  SPDT/DPDT 3.95 - 5.85  Latching, TTL Logic, Self Cut Off, Set   0.002  80  12  22,000  Yes  EAR99
                                            Indicators, Manual Override, Viewing
                                            Window
         PEWGS6029  WR-187  SPDT/DPDT 3.95 - 5.85  Latching, TTL Logic, Self Cut Off, Set   0.02  80  28  22,000  Yes  EAR99
                                            Indicators, Manual Override, Viewing
                                            Window
         PEWGS6054  WRD-180  SPDT/DPDT 18 - 40  Latching, Self Cut Off, Set Indicators,   0.4  50  12  2,000  Yes  EAR99
                                            Manual Override, Viewing Window

         PEWGS6052  WRD-180  SPDT/DPDT 18 - 40  Latching, Self Cut Off, Set Indicators,   0.4  50  28  2,000  Yes  EAR99
                                            Manual Override, Viewing Window


         PEWGS6055  WRD-180  SPDT/DPDT 18 - 40  Latching, TTL Logic, Self Cut Off, Set   0.4  50  12  2,000  Yes  EAR99
                                            Indicators, Manual Override, Viewing
                                            Window

         PEWGS6053  WRD-180  SPDT/DPDT 18 - 40  Latching, TTL Logic, Self Cut Off, Set   0.4  50  28  2,000  Yes  EAR99
                                            Indicators, Manual Override, Viewing
                                            Window

         PEWGS6046  WRD-650  SPDT/DPDT 6.5 - 18  Latching, Self Cut Off, Set Indicators,   0.35  60  12  8,500  Yes  EAR99
                                            Manual Override, Viewing Window


         PEWGS6044  WRD-650  SPDT/DPDT 6.5 - 18  Latching, Self Cut Off, Set Indicators,   0.35  60  28  8,500  Yes  EAR99
                                            Manual Override, Viewing Window


         PEWGS6047  WRD-650  SPDT/DPDT 6.5 - 18  Latching, TTL Logic, Self Cut Off, Set   0.35  60  12  8,500  Yes  EAR99
                                            Indicators, Manual Override, Viewing
                                            Window
         PEWGS6045  WRD-650  SPDT/DPDT 6.5 - 18  Latching, TTL Logic, Self Cut Off, Set   0.35  60  28  8,500  Yes  EAR99
                                            Indicators, Manual Override, Viewing
                                            Window









                                   pasternack.com  |  U.S. & Canada: +1 (866) 727-8376   |  International: +1 (949) 261-1920  8 8
   4   5   6   7   8   9   10   11   12   13   14
