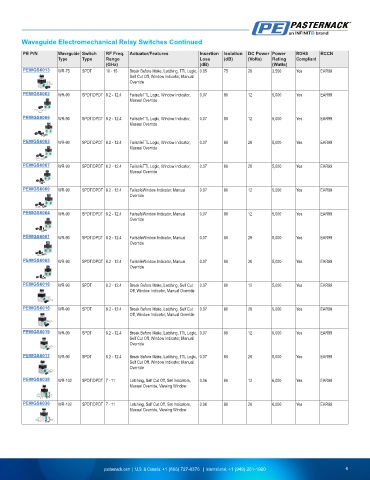

Waveguide Electromechanical Relay Switches Continued
         PE P/N     Waveguide  Switch   RF Freq.  Actuator/Features  Insertion  Isolation  DC Power  Power   ROHS   ECCN
                    Type    Type    Range                          Loss    (dB)    (Volts)  Rating   Compliant
                                    (GHz)                          (dB)                    (Watts)
         PEWGS6013  WR-75   SPDT    10 - 15  Break Before Make, Latching, TTL Logic,  0.05  75  28  3,500  Yes  EAR99
                                            Self Cut Off, Window Indicator, Manual
                                            Override

         PEWGS6062  WR-90   SPDT/DPDT 8.2 - 12.4  FailsafeTTL Logic, Window Indicator,   0.07  80  12  5,000  Yes  EAR99
                                            Manual Override


         PEWGS6066  WR-90   SPDT/DPDT 8.2 - 12.4  FailsafeTTL Logic, Window Indicator,   0.07  80  12  5,000  Yes  EAR99
                                            Manual Override

         PEWGS6063  WR-90   SPDT/DPDT 8.2 - 12.4  FailsafeTTL Logic, Window Indicator,   0.07  80  28  5,000  Yes  EAR99
                                            Manual Override

         PEWGS6067  WR-90   SPDT/DPDT 8.2 - 12.4  FailsafeTTL Logic, Window Indicator,   0.07  80  28  5,000  Yes  EAR99
                                            Manual Override

         PEWGS6060  WR-90   SPDT/DPDT 8.2 - 12.4  FailsafeWindow Indicator, Manual   0.07  80  12  5,000  Yes  EAR99
                                            Override

         PEWGS6064  WR-90   SPDT/DPDT 8.2 - 12.4  FailsafeWindow Indicator, Manual   0.07  80  12  5,000  Yes  EAR99
                                            Override


         PEWGS6061  WR-90   SPDT/DPDT 8.2 - 12.4  FailsafeWindow Indicator, Manual   0.07  80  28  5,000  Yes  EAR99
                                            Override

         PEWGS6065  WR-90   SPDT/DPDT 8.2 - 12.4  FailsafeWindow Indicator, Manual   0.07  80  28  5,000  Yes  EAR99
                                            Override


         PEWGS6018  WR-90   SPDT    8.2 - 12.4  Break Before Make, Latching, Self Cut   0.07  80  12  5,000  Yes  EAR99
                                            Off, Window Indicator, Manual Override


         PEWGS6016  WR-90   SPDT    8.2 - 12.4  Break Before Make, Latching, Self Cut   0.07  80  28  5,000  Yes  EAR99
                                            Off, Window Indicator, Manual Override


         PEWGS6019  WR-90   SPDT    8.2 - 12.4  Break Before Make, Latching, TTL Logic,  0.07  80  12  5,000  Yes  EAR99
                                            Self Cut Off, Window Indicator, Manual
                                            Override

         PEWGS6017  WR-90   SPDT    8.2 - 12.4  Break Before Make, Latching, TTL Logic,  0.07  80  28  5,000  Yes  EAR99
                                            Self Cut Off, Window Indicator, Manual
                                            Override

         PEWGS6038  WR-102  SPDT/DPDT 7 - 11  Latching, Self Cut Off, Set Indicators,   0.06  80  12  6,000  Yes  EAR99
                                            Manual Override, Viewing Window

         PEWGS6036  WR-102  SPDT/DPDT 7 - 11  Latching, Self Cut Off, Set Indicators,   0.06  80  28  6,000  Yes  EAR99
                                            Manual Override, Viewing Window
