Page 5 - Oscillators Product Selection Guide
P. 5

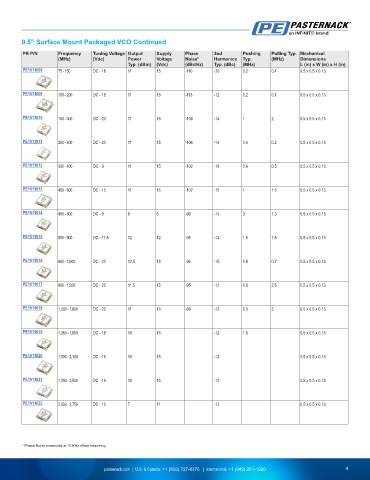

0.5” Surface Mount Packaged VCO Continued
         PE P/N     Frequency   Tuning Voltage  Output   Supply   Phase   2nd    Pushing   Pulling Typ.  Mechanical
                    (MHz)       (Vdc)      Power     Voltage   Noise*   Harmonics  Typ.    (MHz)    Dimensions
                                           Typ. (dBm)  (Vdc)  (dBc/Hz)  Typ. (dBc)  (MHz)           L (in) x W (in) x H (in)
         PE1V11008  75 - 150    DC - 18    11        15       -110      -20      0.2       0.4      0.5 x 0.5 x 0.13



         PE1V11009  100 - 200   DC - 18    11        15       -113      -12      0.2       0.1      0.5 x 0.5 x 0.13



         PE1V11010  150 - 300   DC - 20    11        15       -108      -14      1         2        0.5 x 0.5 x 0.13


         PE1V11011  200 - 400   DC - 20    11        15       -106      -14      0.4       0.2      0.5 x 0.5 x 0.13



         PE1V11012  300 - 400   DC - 9     11        15       -102      -18      0.6       0.5      0.5 x 0.5 x 0.13



         PE1V11013  400 - 600   DC - 15    11        15       -102      -15      1         1.5      0.5 x 0.5 x 0.13



         PE1V11014  400 - 800   DC - 9     8         5        -96       -14      3         1.3      0.5 x 0.5 x 0.13



         PE1V11015  500 - 900   DC - 11.5  12        12       -95       -14      1.5       1.5      0.5 x 0.5 x 0.13



         PE1V11016  600 - 1,000  DC - 20   12.5      15       -96       -15      0.8       0.7      0.5 x 0.5 x 0.13



         PE1V11017  800 - 1,200  DC - 20   11.5      15       -95       -12      0.8       2.5      0.5 x 0.5 x 0.13



         PE1V11018  1,200 - 1,800  DC - 20  11       15       -89       -12      0.5       3        0.5 x 0.5 x 0.13



         PE1V11019  1,350 - 1,650  DC - 18  10       15                 -12      1.5                0.5 x 0.5 x 0.13



         PE1V11020  1,500 - 2,100  DC - 18  10       15                 -12                         0.5 x 0.5 x 0.13



         PE1V11021  1,500 - 2,500  DC - 16  10       15                 -12                         0.5 x 0.5 x 0.13


         PE1V11022  2,000 - 2,750  DC - 10  7        11                 -12                         0.5 x 0.5 x 0.13







        * Phase Noise measured at 10 KHz offset frequency
