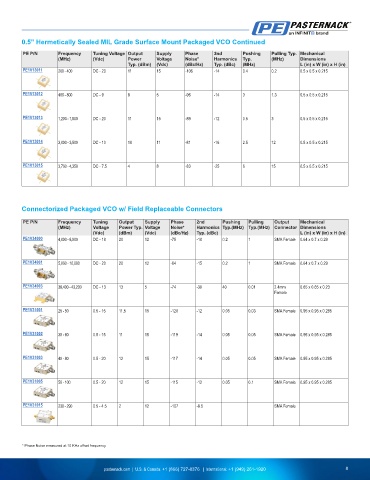

Page 9 - Oscillators Product Selection Guide
P. 9

0.5” Hermetically Sealed MIL Grade Surface Mount Packaged VCO Continued
         PE P/N     Frequency   Tuning Voltage  Output   Supply   Phase   2nd    Pushing   Pulling Typ.  Mechanical
                    (MHz)       (Vdc)      Power     Voltage   Noise*   Harmonics  Typ.    (MHz)    Dimensions
                                           Typ. (dBm)  (Vdc)  (dBc/Hz)  Typ. (dBc)  (MHz)           L (in) x W (in) x H (in)
         PE1V13011  200 - 400   DC - 20    11        15       -106      -14      0.4       0.2      0.5 x 0.5 x 0.215



         PE1V13012  400 - 800   DC - 9     8         5        -96       -14      3         1.3      0.5 x 0.5 x 0.215



         PE1V13013  1,200 - 1,800  DC - 20  11       15       -89       -12      0.5       3        0.5 x 0.5 x 0.215


         PE1V13014  3,000 - 3,500  DC - 10  10       11       -81       -16      2.5       12       0.5 x 0.5 x 0.215



         PE1V13015  3,700 - 4,350  DC - 7.5  4       8        -83       -25      6         15       0.5 x 0.5 x 0.215







        Connectorized Packaged VCO w/ Field Replaceable Connectors

         PE P/N     Frequency   Tuning   Output   Supply   Phase   2nd     Pushing   Pulling   Output   Mechanical
                    (MHz)       Voltage   Power Typ.  Voltage   Noise*   Harmonics  Typ.(MHz)  Typ.(MHz)  Connector Dimensions
                                (Vdc)   (dBm)    (Vdc)    (dBc/Hz)  Typ. (dBc)                      L (in) x W (in) x H (in)
         PE1V34000  4,000 - 8,000  DC - 18  20   12       -75     -10      0.2     1        SMA Female  0.64 x 0.7 x 0.29



         PE1V34001  5,000 - 10,000  DC - 20  20  12       -64     -15      0.2     1        SMA Female  0.64 x 0.7 x 0.29



         PE1V34003  38,400 - 43,200  DC - 13  13  5       -74     -30      40      0.01     2.4mm   0.65 x 0.65 x 0.23
                                                                                            Female

         PE1V31001  25 - 50     0.5 - 15  11.5   15       -120    -12      0.05    0.03     SMA Female  0.95 x 0.95 x 0.285



         PE1V31002  30 - 60     0.5 - 15  11     15       -119    -14      0.05    0.05     SMA Female  0.95 x 0.95 x 0.285



         PE1V31003  40 - 80     0.5 - 20  12     15       -117    -14      0.05    0.05     SMA Female  0.95 x 0.95 x 0.285



         PE1V31005  50 - 100    0.5 - 20  12     15       -115    -12      0.05    0.1      SMA Female  0.95 x 0.95 x 0.285



         PE1V31015  230 - 290   0.5 - 4.5  2     12       -107    -8.5                      SMA Female






        * Phase Noise measured at 10 KHz offset frequency
